Výškové nastavení
Výškové nastavení od podlahy po výšku stolu. Nastavení pomocí plynové vzpěry, elektrického nebo hydraulického zdvihu.

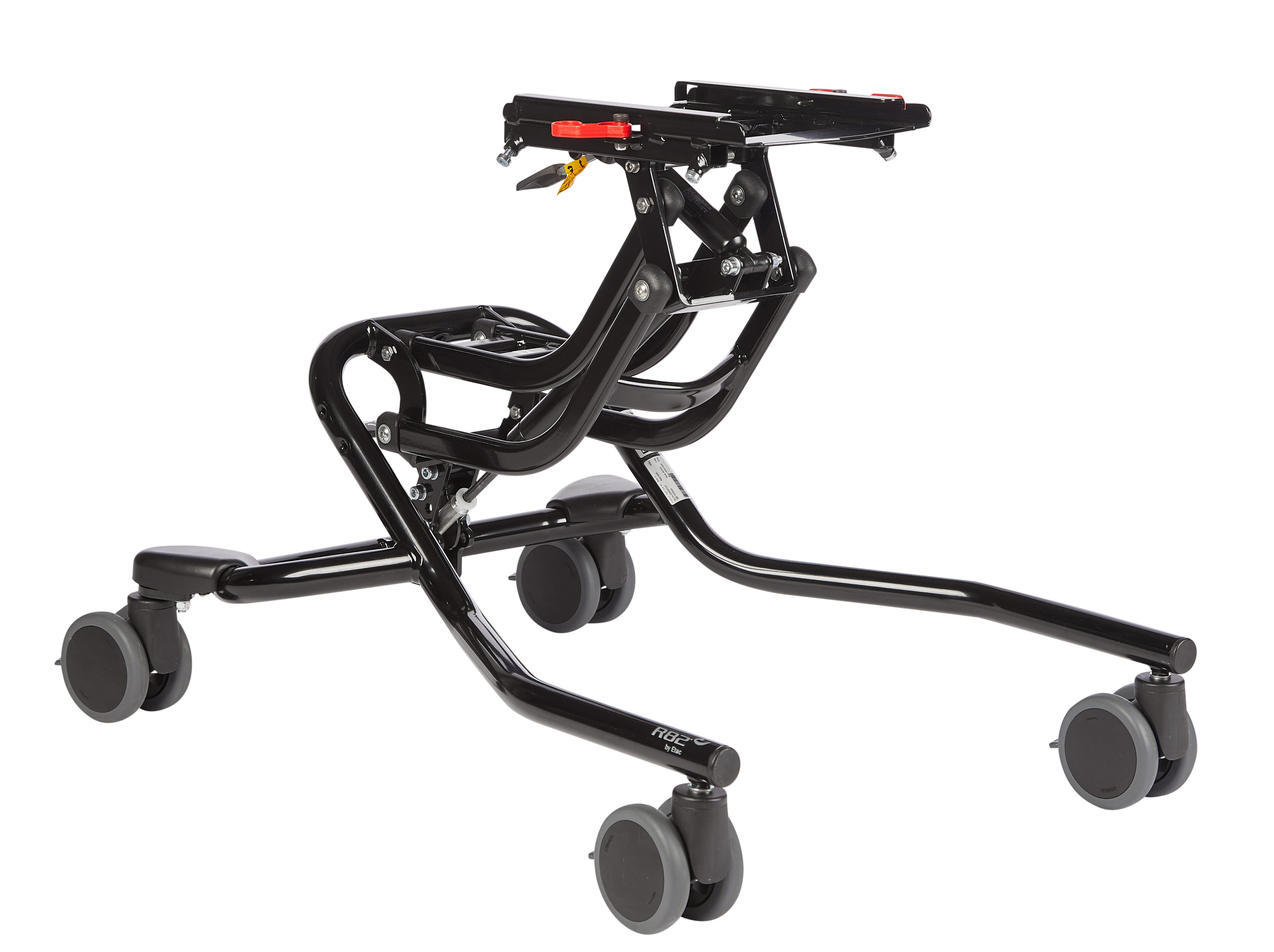

High-low:xo

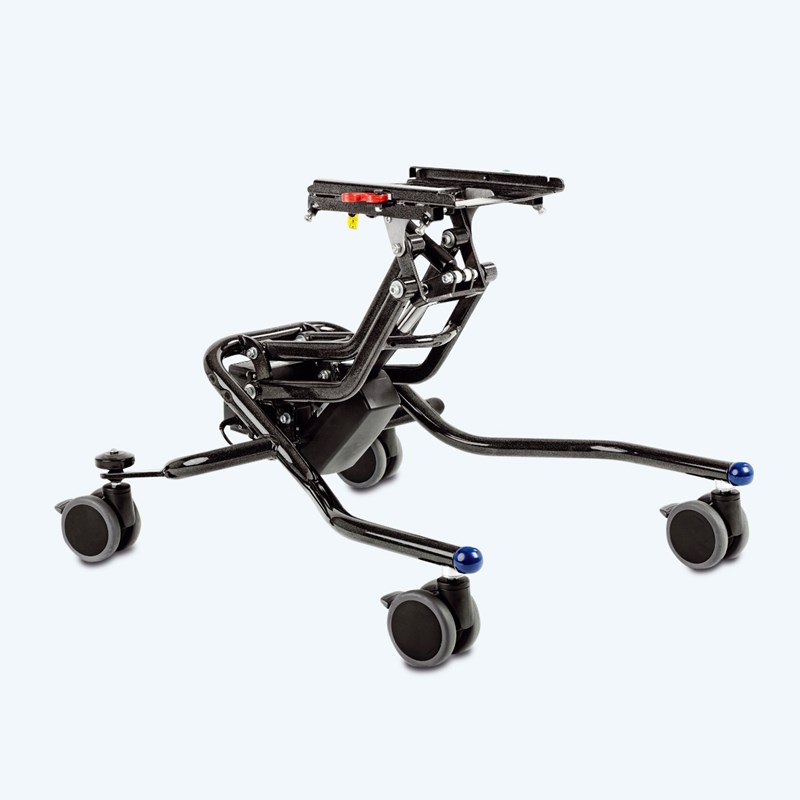

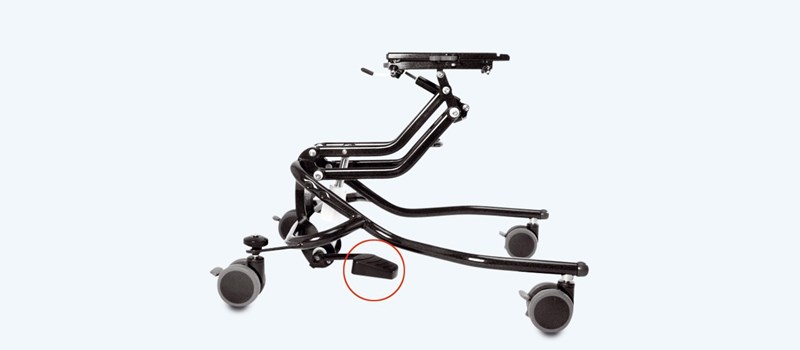

Podvozek High-low:xo je stabilní základna s unikátní funkcí nastavení výšky od podlahy po úroveň stolu.

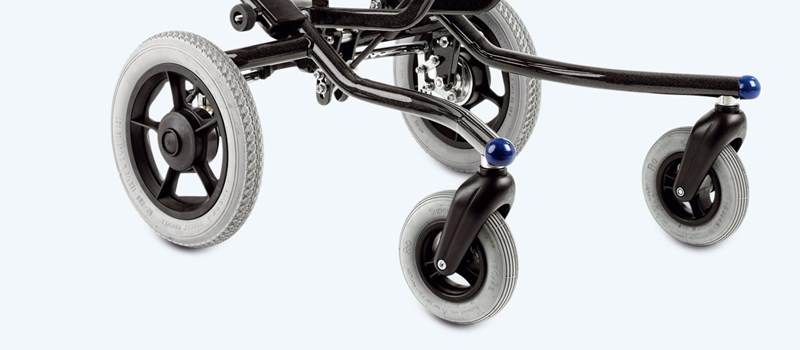

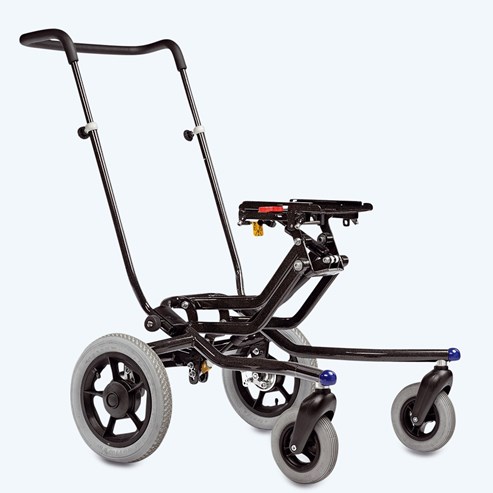

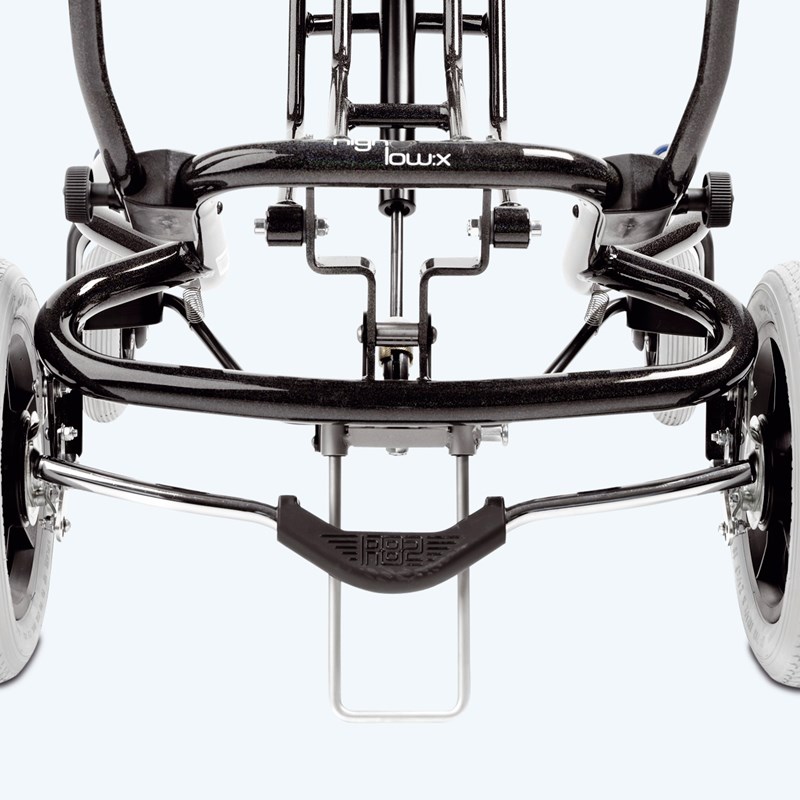

Podvozek High-low:xo je dostupný buď jako interiérový s malými uzamykatelnými kolečky nebo jako exteriérový, s velkými koly a nožní brzdou.

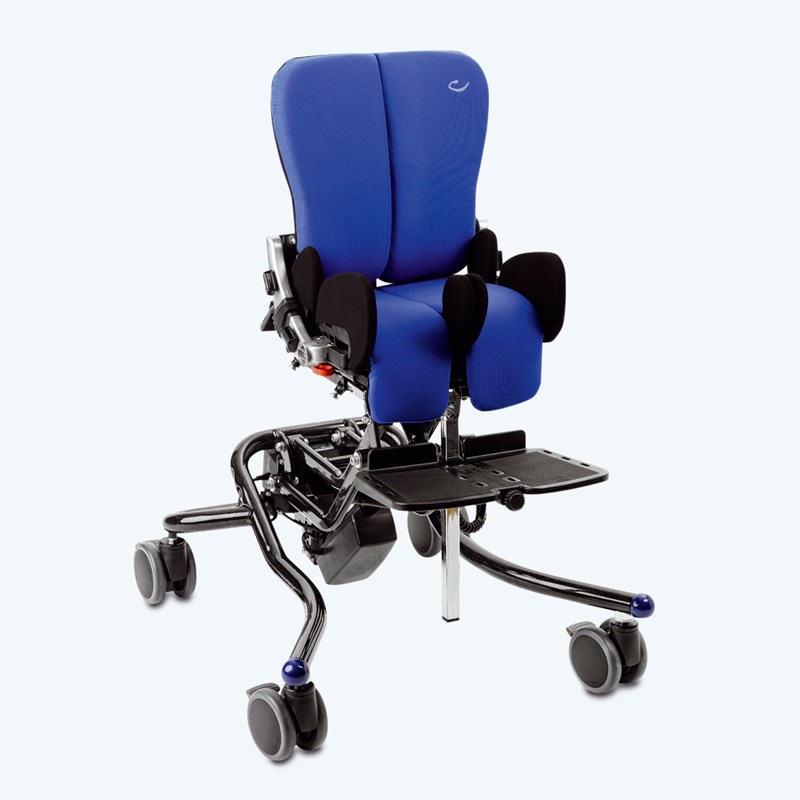

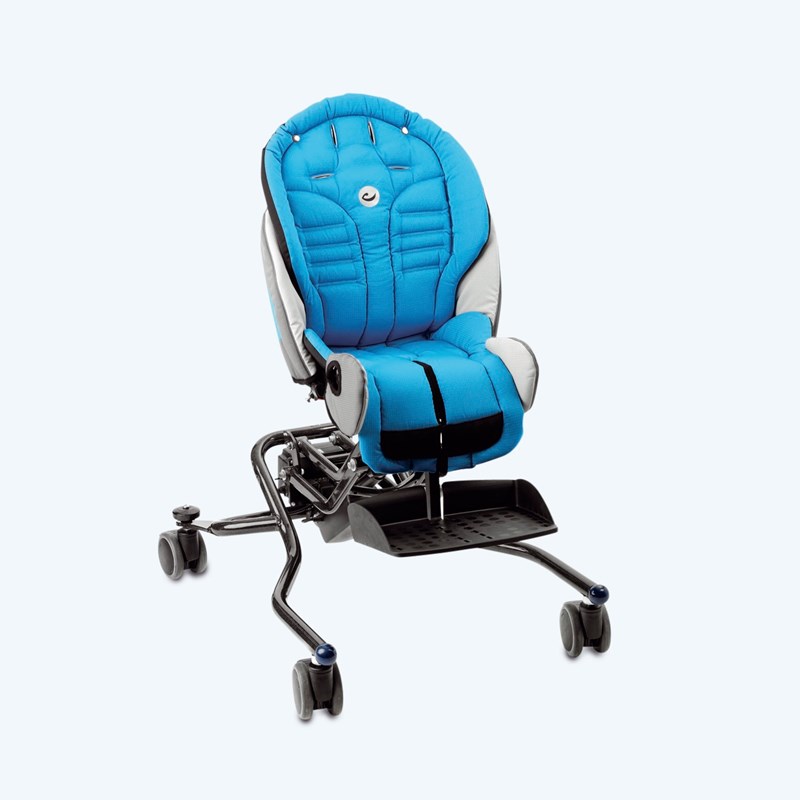

Podvozek se dodává buď s plynovou vzpěrou, elektrickým nebo hydraulickým zdvihem. Je určen pro různé sedačky, např. x:panda, vyráběné R82.
Podvozky High-low:xo se vyrábí ve třech velikostech jako interiérové a ve dvou velikostech jako exteriérové. Mají maximální nosnost až 100 kg.
Klíčové vlastnosti
Napevno nebo s adaptérem
Na podvozek High-low:x vel. 1 a 2 se sedačky upevňují do adaptéru. U podvozku High-low:x velikosti 3 mohou být namontovány napevno přímo na rám nebo pomocí adaptéru.

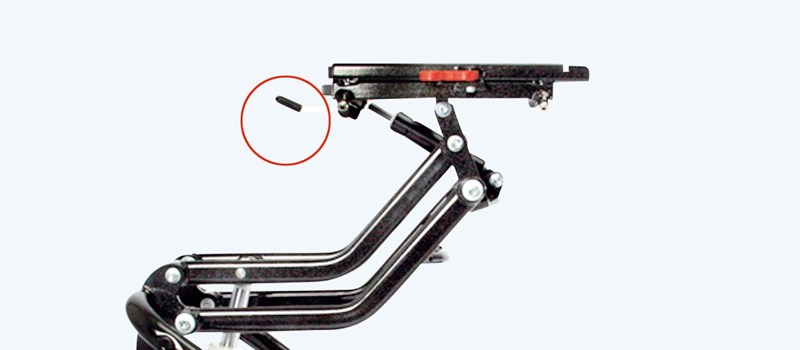

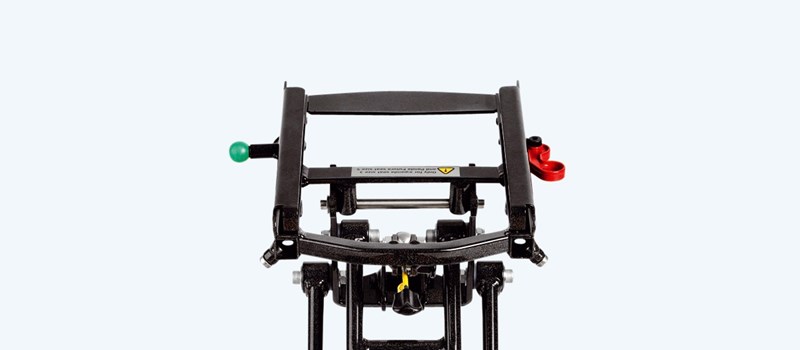

Naklonění úchytného rámu
Úchytný rám se dá naklánět v rozmezí 40°. Rám se dá naklonit od 0 do 30° nebo od -10 do 20°.
Bezpečná přeprava ve vozidle
Venkovní podovzek High-low:x splňuje požadavky mezinárodní normy ISO 7176-19. Venkovní rám High-low:x může být použit se sedačkami, které splňují požadavek normy ISO 16840-4.

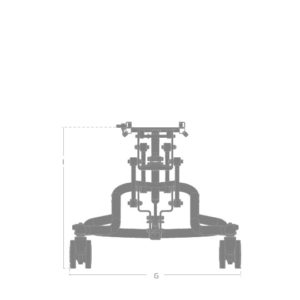

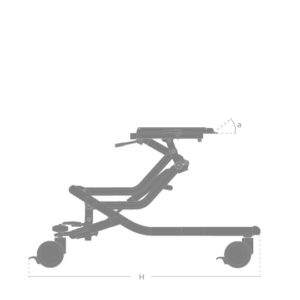

Rozměry
560-620 mm
690-1110 mm
Nízká: 35; 37,5 a 40 cm, Vysoká: 42,5; 45 a 47,5 cm
max. 100 kg
| Šířka(G) mm |
Délka(H) mm |
Výška přech. kusu odpodlahy (I) mm |
Úhel naklon.sedáku (a) | Hmotnost kg |
Max. zatížení kg |
|
|---|---|---|---|---|---|---|
| High-low:x vnitrní, plyn. vzpera, vel. 1 | 560 mm | 690 mm | 170-600 mm | -10° – +30° | 12,5 kg | 60 kg |
| High-low:x vnitrní, plyn. vzpera, vel. 2 | 620 mm | 780 mm | 250-610 mm | -10° – +30° | 14,0 kg | 60 kg |
| High-low:x vnitrní, el. zdvih, vel. 1 | 560 mm | 690 mm | 170-600 mm | -10° – +30° | 13,0 kg | 60 kg |
| High-low:x vnitrní, el. zdvih, vel. 2 | 620 mm | 780 mm | 250-620 mm | -10° – +30° | 16,5 kg | 60 kg |
| High-low:x vnitrní, el. zdvih, vel. 3 | 620 mm | 780 mm | 320-560 mm | -10° – +30° | 17,0 kg | 100 kg |
| High-low:x vnitrní, hydraul. vzpera, vel. 2 | 620 mm | 780 mm | 220-580 mm | -10° – +30° | 16,5 kg | 60 kg |
| High-low:x venkovní, plyn. vzpera, vel. 1 | 620 mm | 960 mm | 260-700 mm | -10° – +30° | 17,5 kg | 60 kg |
| High-low:x venkovní, plyn. vzpera, vel. 2 | 620 mm | 1110 mm | 330-640 mm | -10° – +30° | 20,0 kg | 60 kg |
| High-low:x venkovní, el. zdvih, vel. 1 | 620 mm | 960 mm | 260-700 mm | -10° – +30° | 18,0 kg | 60 kg |
| High-low:x venkovní, el. zdvih, vel. 2 | 620 mm | 1110 mm | 330-640 mm | -10° – +30° | 20,5 kg | 60 kg |
| High-low:x venkovní, hydraul. vzpera, vel.2 | 620 mm | 1110 mm | 430-590 mm | -10° – +30° | 20,5 kg | 60 kg |
Základní konfigurace
podvozek se dodává buď s plynovou vzpěrou, hydraulickým nebo elektrickým zdvihem
Velikosti
vnitřní podvozek s el. zdvihem, vel. 3
vnitřní podvozek s el. zdvihem, vel. 2
vnitřní podvozek s el. zdvihem, vel. 3
x:panda doporučujeme: x:panda vel. 1 - 2 na podvozek vel. 1 x:panda vel. 3 na podvozek vel. 2 - 3 x:panda vel. 4 na podvozek vel. 3
Stingray možné kombinace: Stingray vel. 1 na rám vel. 1 Stingray vel. 2 na rám vel. 2
Doplňky

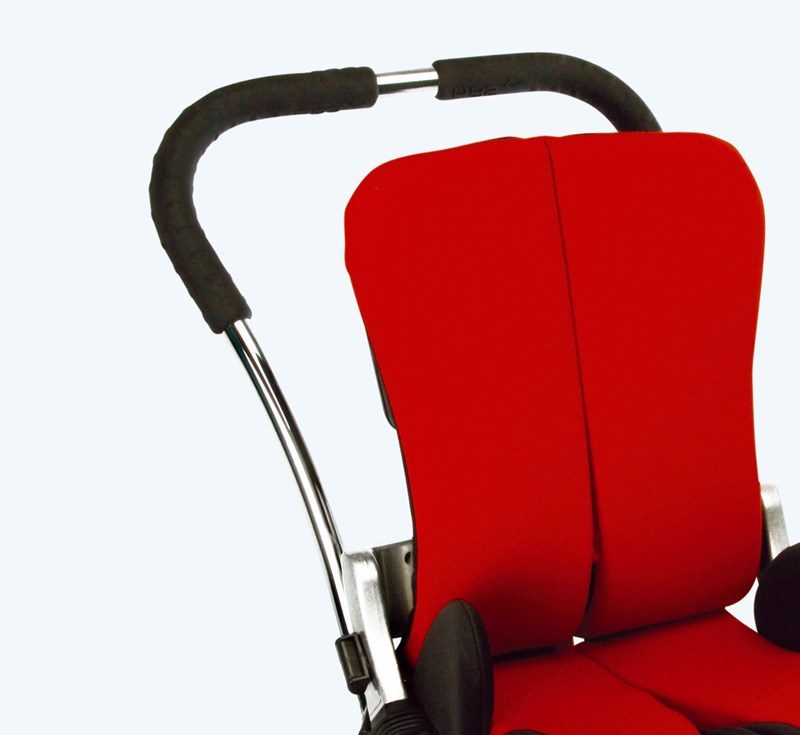

Madlo na vnitřní podvozek High-low:x
8910545
jedna velikost

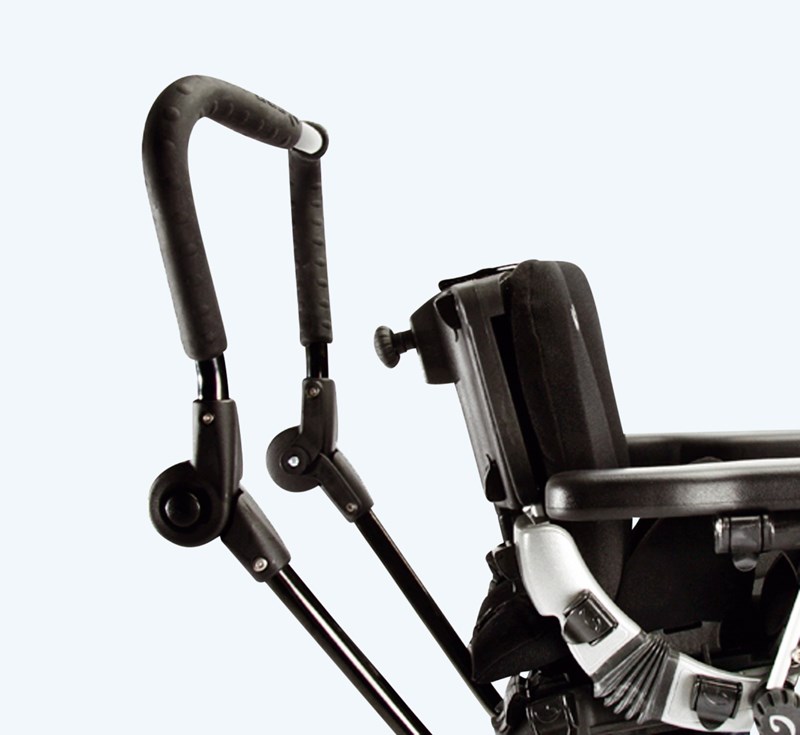

Úhlově stavitelné madlo pro interiérový podvozek
8910555, 8910565

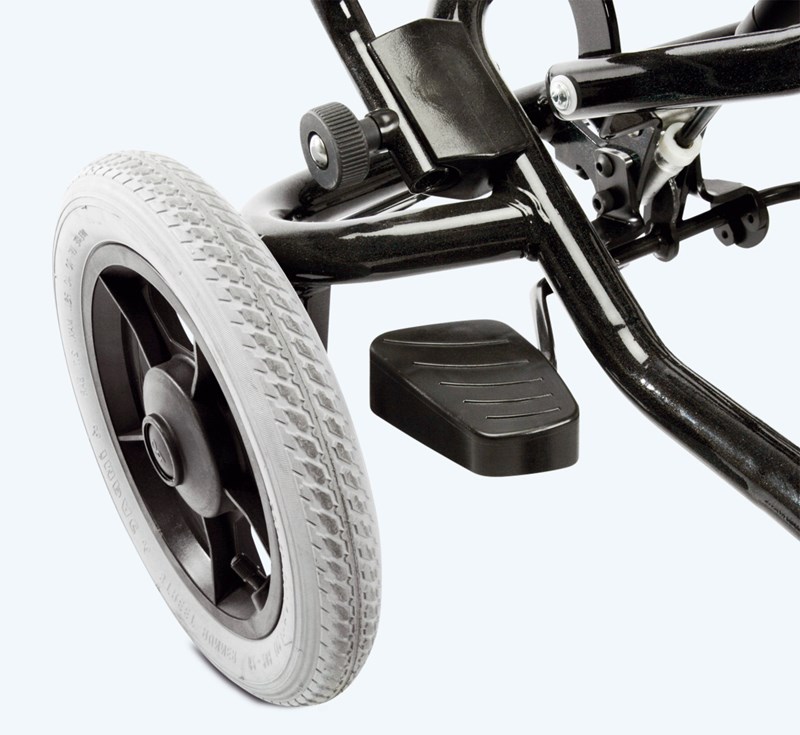

Pedály
8910610
na interiérový podvozek High-low:x (standard u venkovního)
Extra plynová vzpěra
89955+8911003
na podvozek High-low:x, interiérový pro případy vyšší hmotnosti uživatele

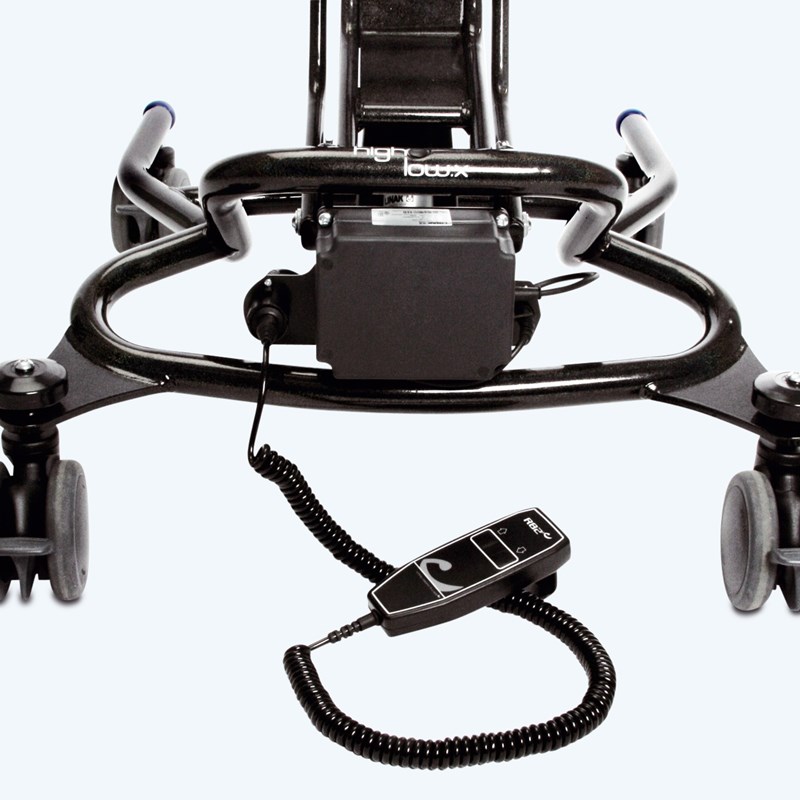

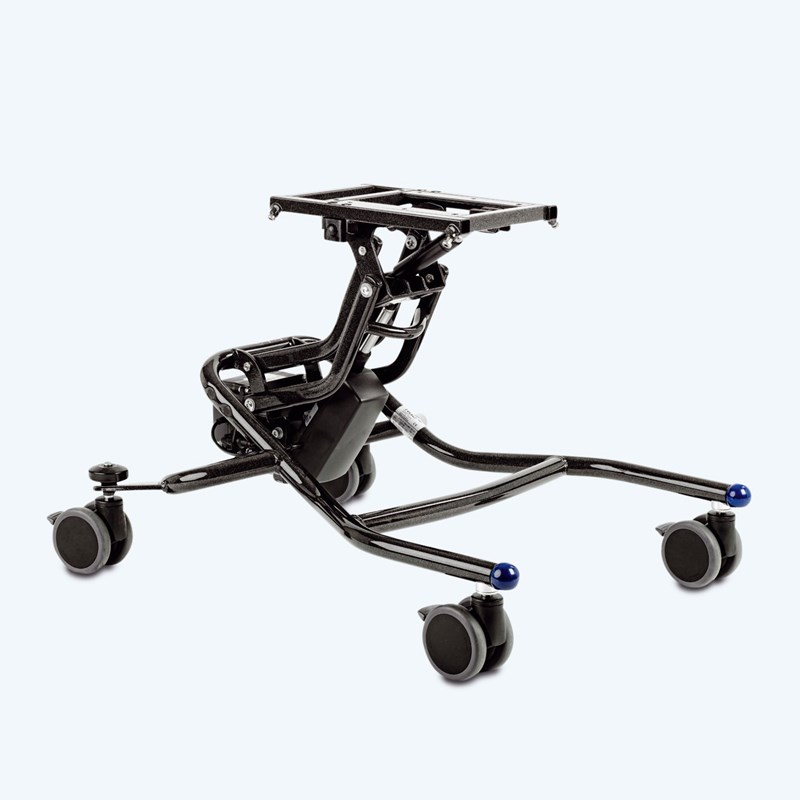

Elektrický pohon pro High-low:x
9896x

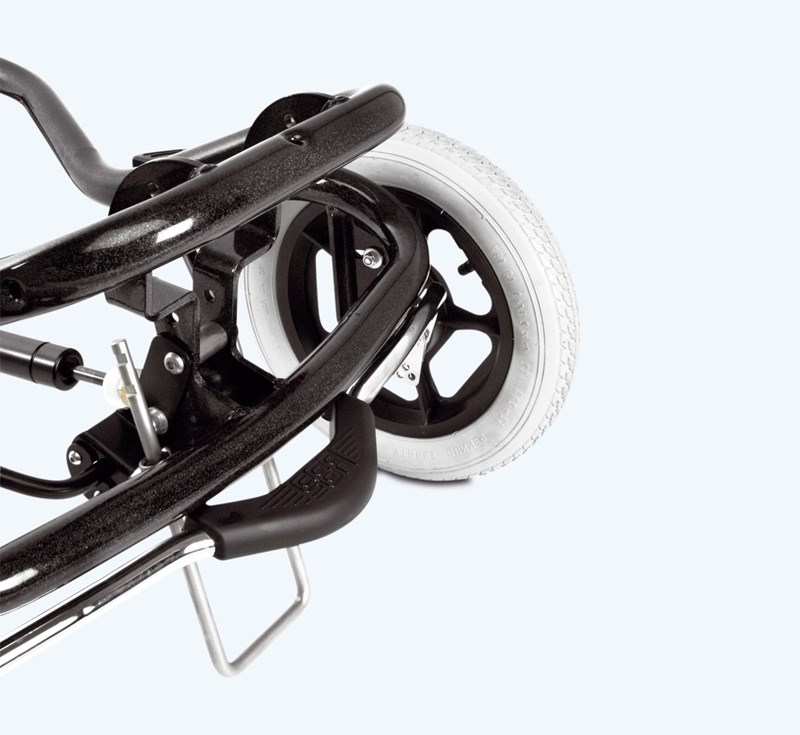

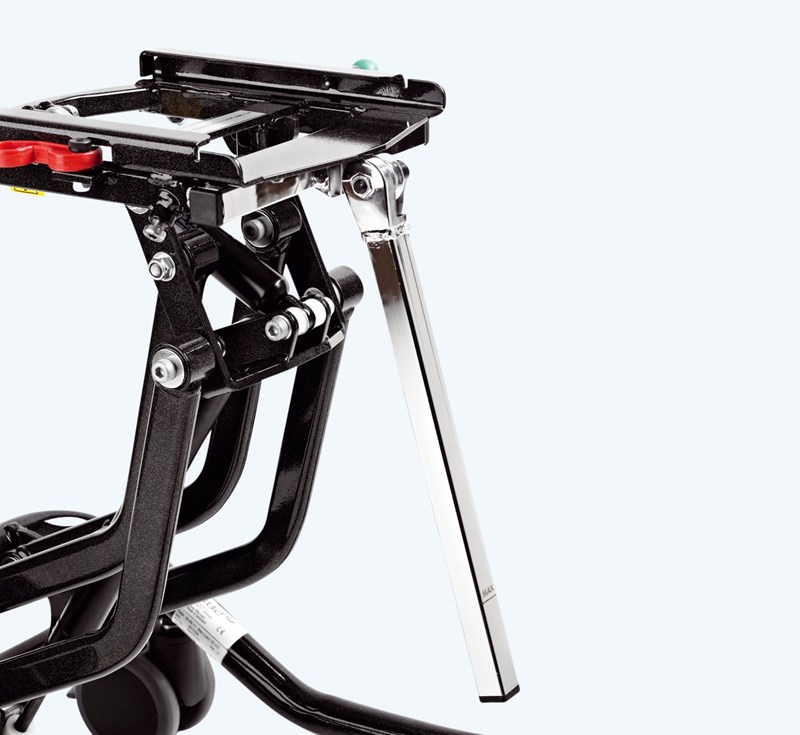

Zábrana převrácení na High-low:x
89951-0x
dodatečné zabezpečení
- 89951-01
- 89951-02
- Interiérový
- Venkovní

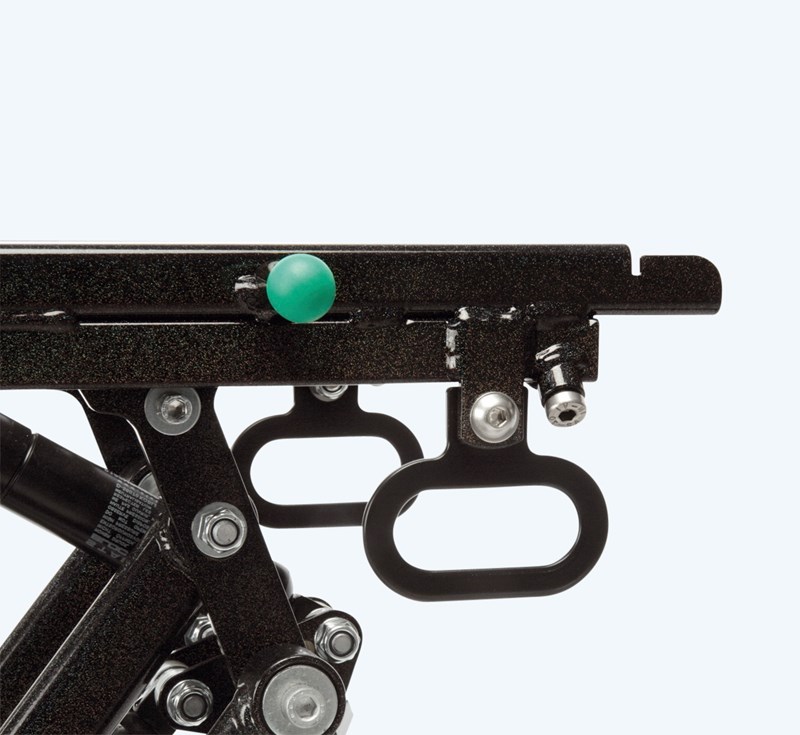

Transportní oka pro přepravu ve vozidle pouze pro venkovní podvozek
9809xx
Testován a schválen dle ISO 7176/19, která řeší převážení dětí ve vozidlech

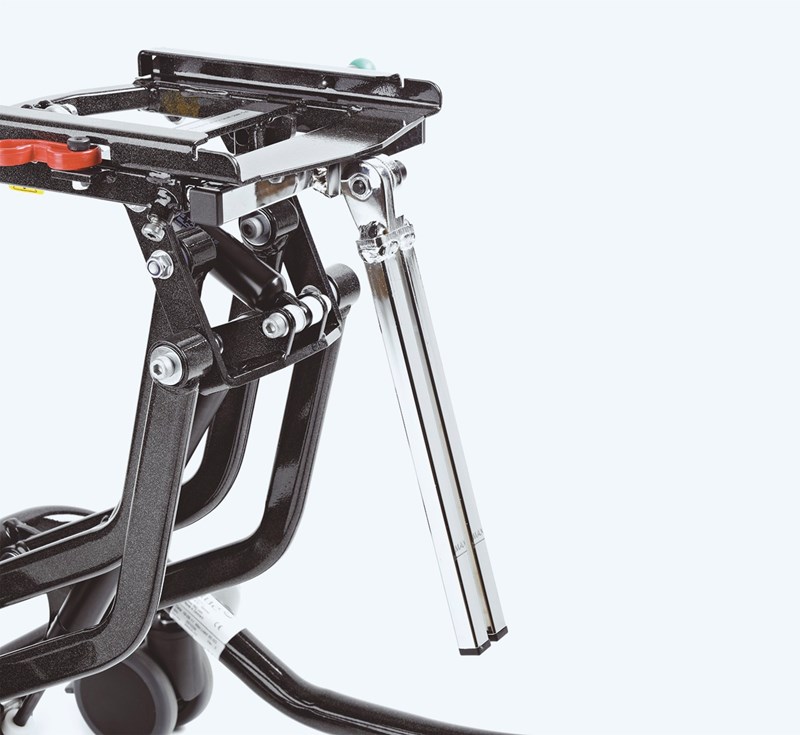

Zdvojená tyč opěrky nohou
8910840-x
- vel.
- 1
- 2
- 3
- rozměry
- L: 15 cm
- L: 25 cm
- L: 31 cm
Jednoduchá tyč opěrky nohou
8910821-x
- vel.
- 1
- 2
- 3
- rozměry
- L: 19 cm
- L: 29 cm
- L: 35 cm

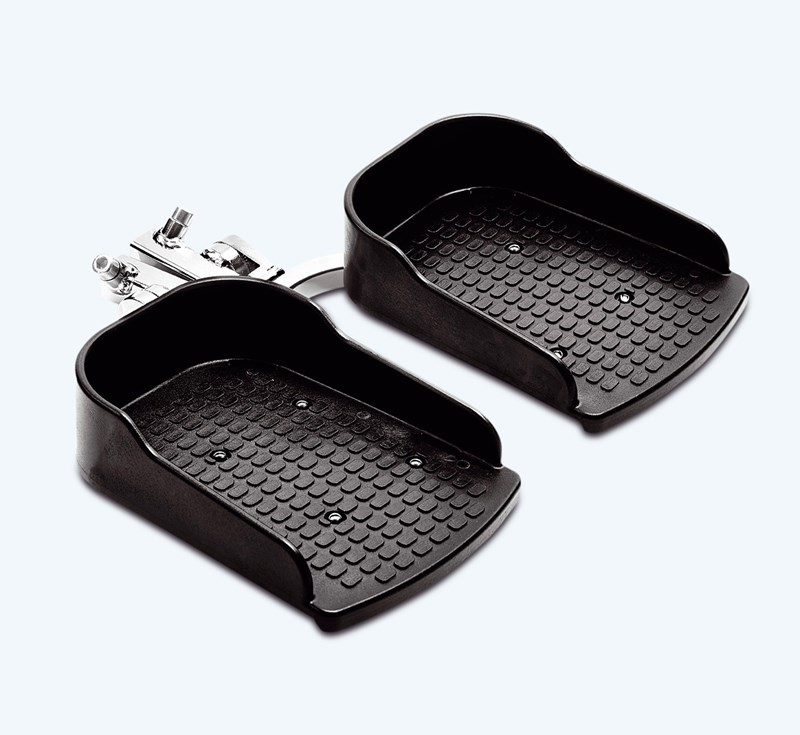

Dělené opěrky nohou
89146-x
- vel.
- 1
- 2
- 3
- rozměry
- W:10 x D:16 cm
- W:12½ x D:18½ cm
- W:13 x D:21 cm

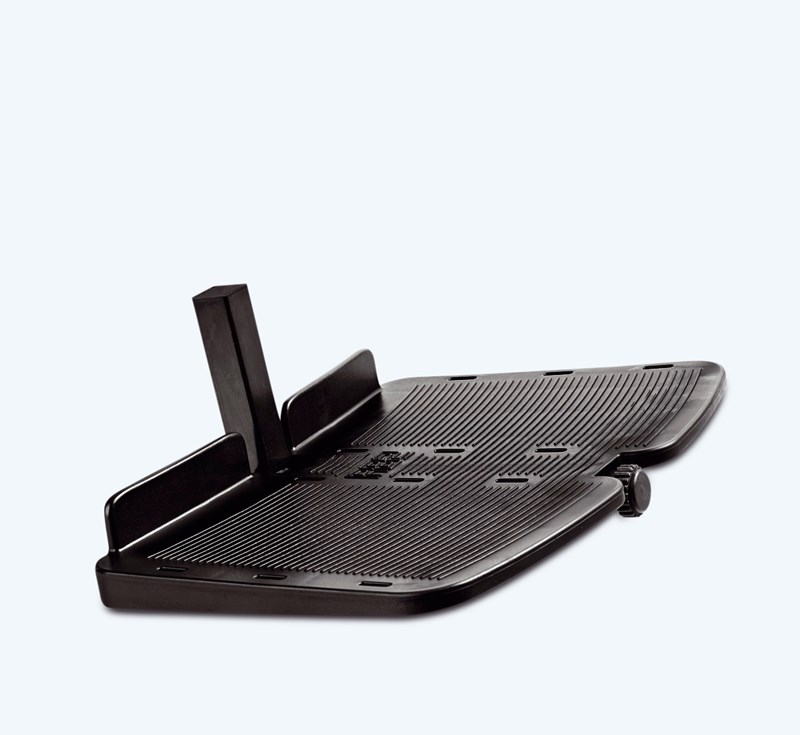

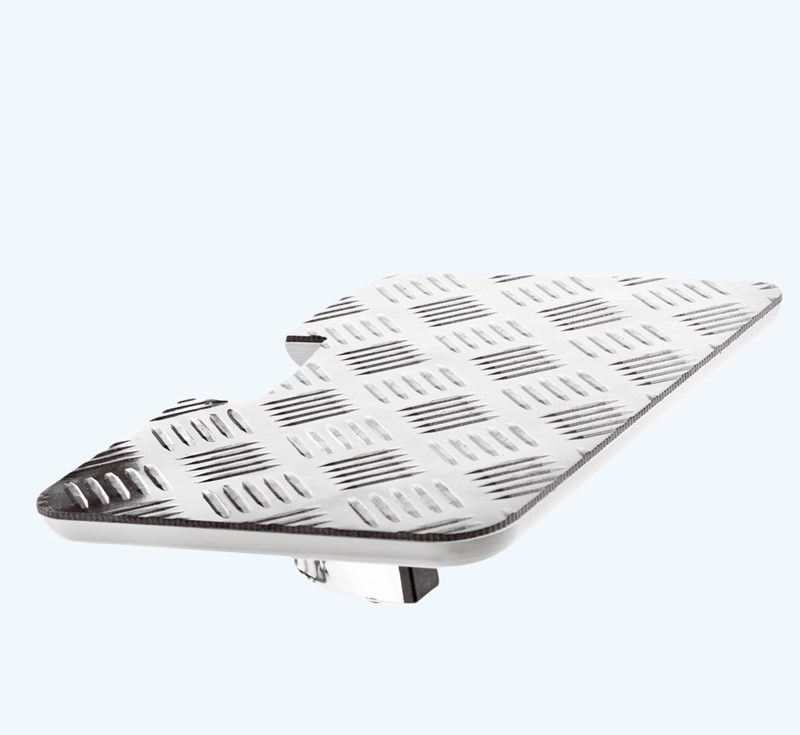

Deska opěrky
95145-1, 85145-2
- vel.
- 1
- 2
- rozměry
- W: 31 x D: 19 cm
- W: 36 x D: 23 cm
Dělené opěrky nohou
89143-x
- vel.
- 1
- 2
- 3
- rozměry
- W:7½ x D:17 cm
- W:9½ x D:21 cm
- W:11 x D:23½ cm

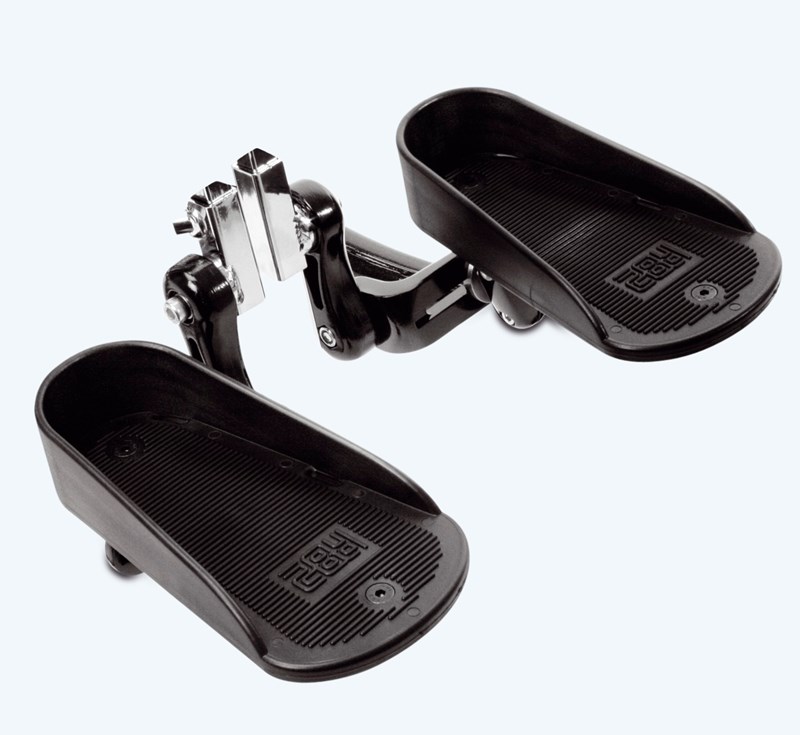

Multi-stavitelná opěrka nohou
891085x-x
- vel.
- 1
- rozměry
- W:12 x D:20 cm

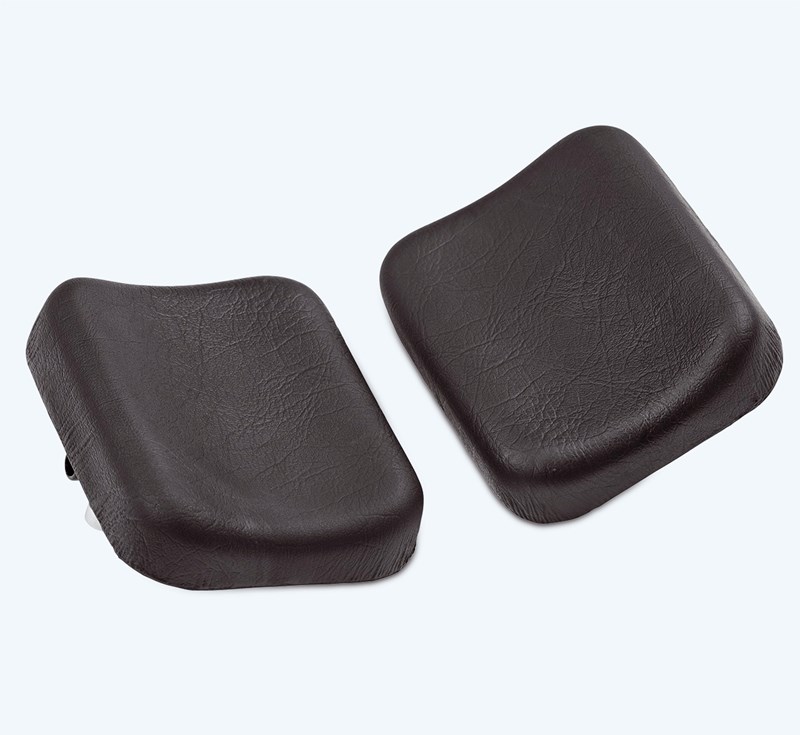

Nastavitelné opěrky lýtek
89162
Jedna velikost

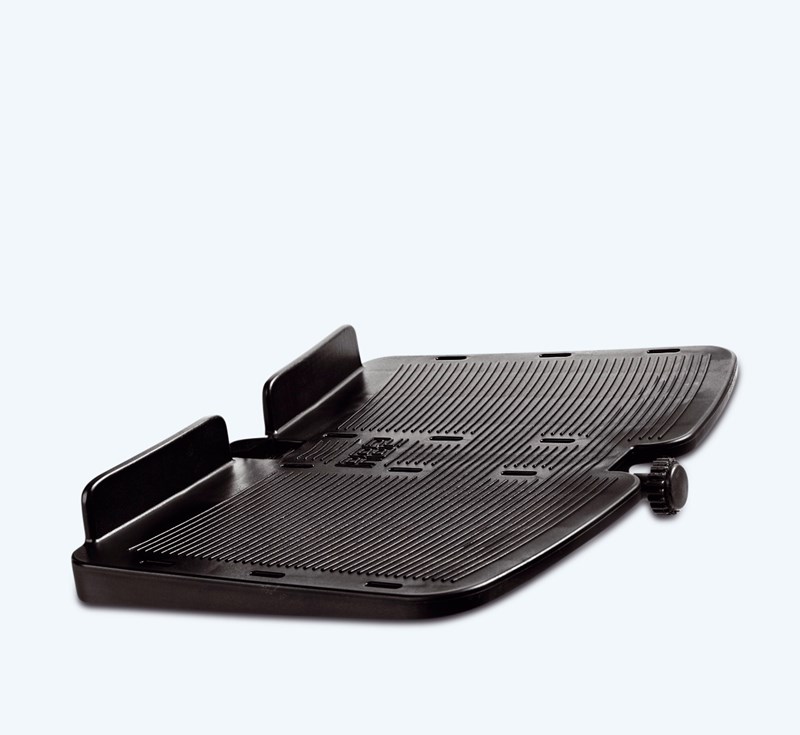

Deska opěrky nohou Wombat
95145-2, 95145-3, 95145-4
- vel.
- 2
- 3
- 4
- rozměry
- W:36 x D:23 cm
- W:41 x D:24 cm
- W:48 x D:24 cm
Podnožka
89130
Extra pevná deska opěrky nohou, která není opatřena otvory pro fixační pásky

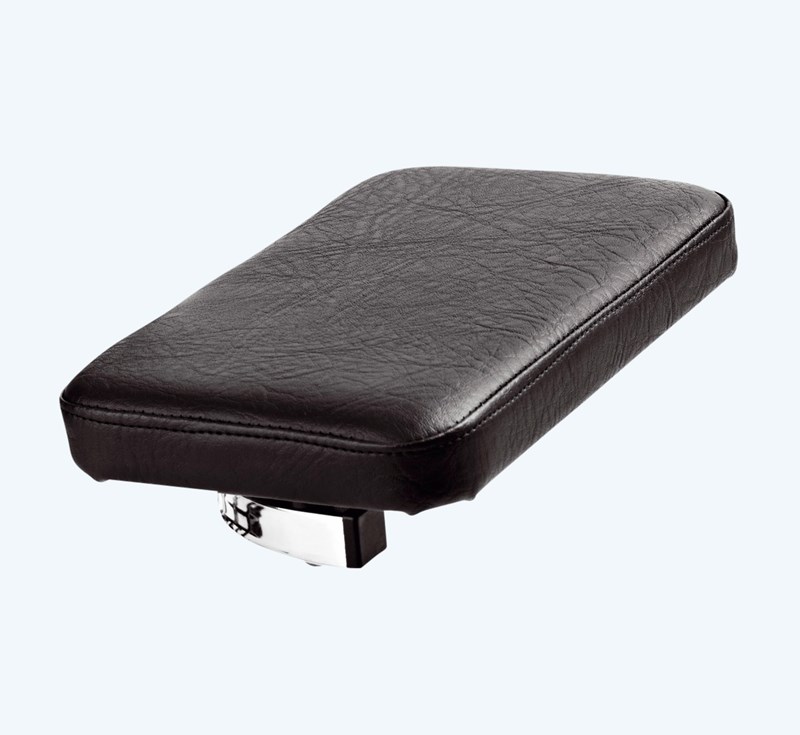

Deska opěrky nohou, polstrovaná
89128
- vel.
- 1
- rozměry
- W:26 x D:15 cm

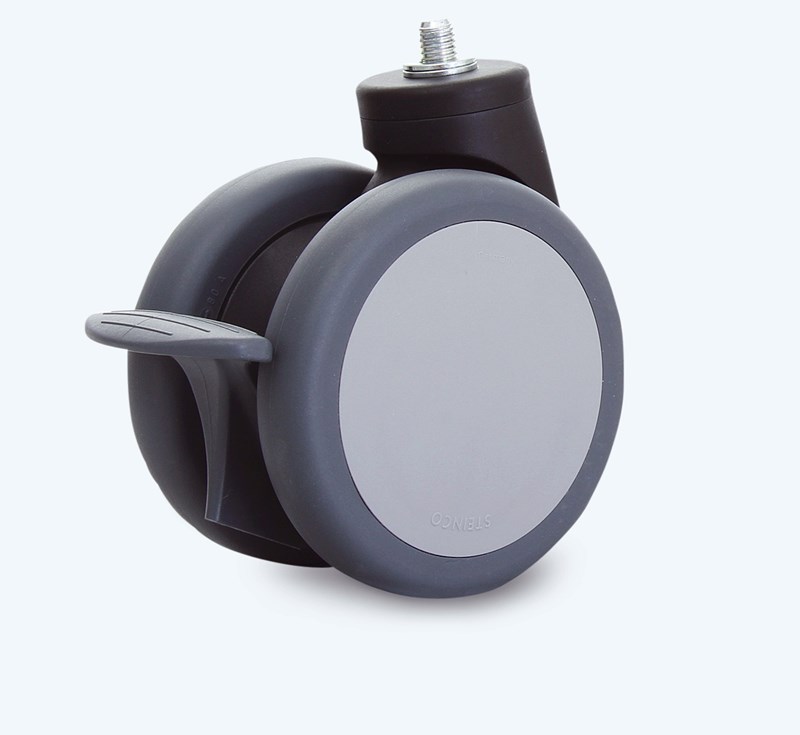

Kola se stabilizátorem směru
89592-KIT
