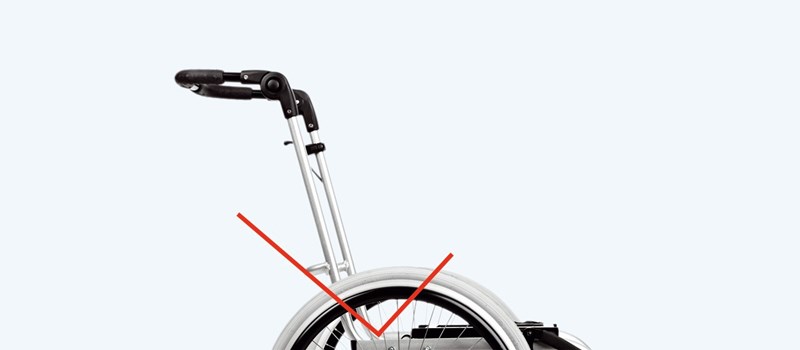

Naklápění
Velmi jednoduché naklápění s minimem pohyblivých částí

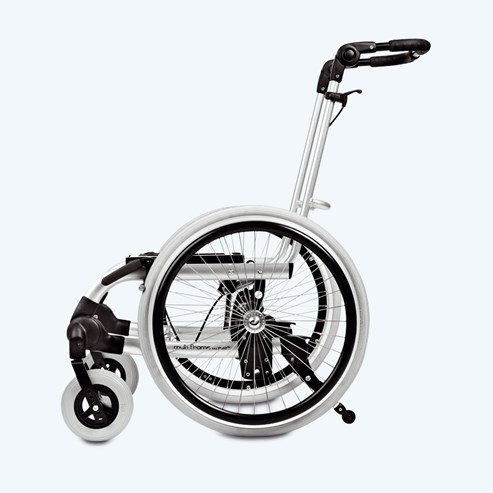

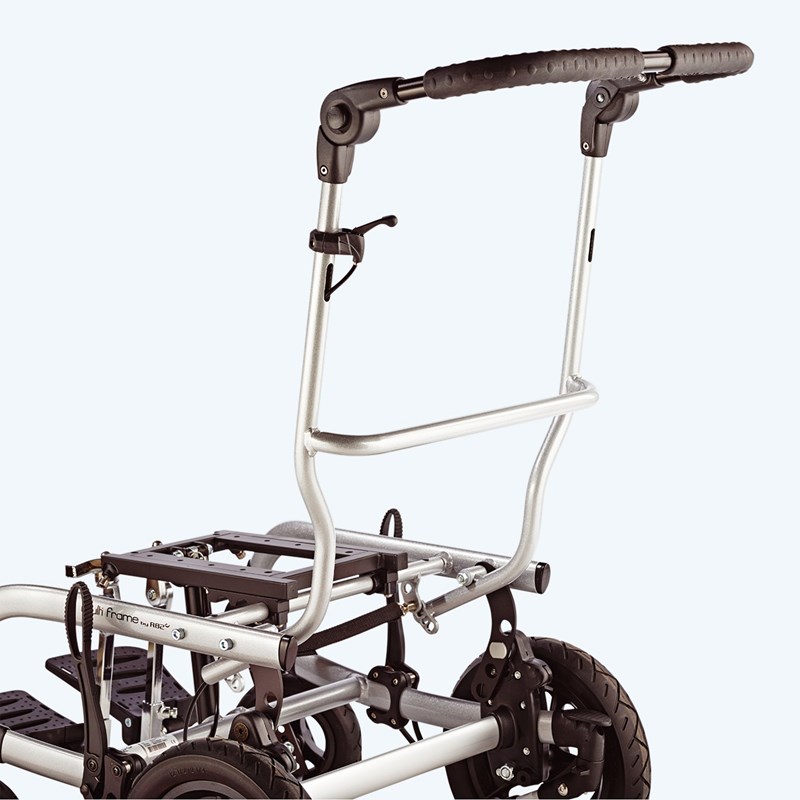

Multi Frame

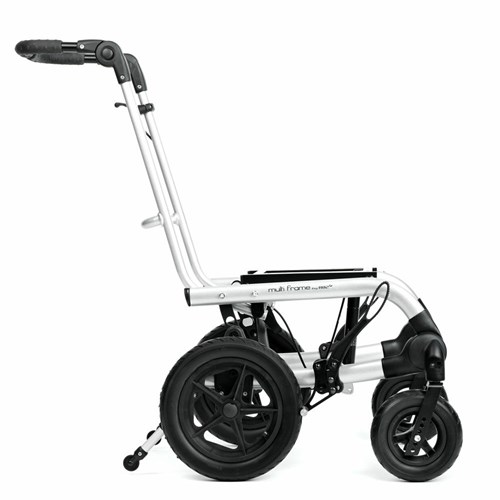

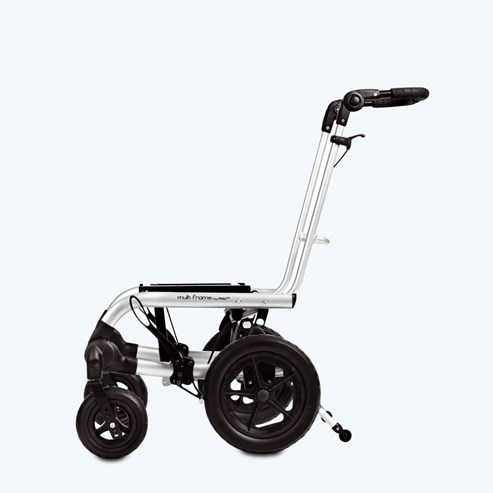

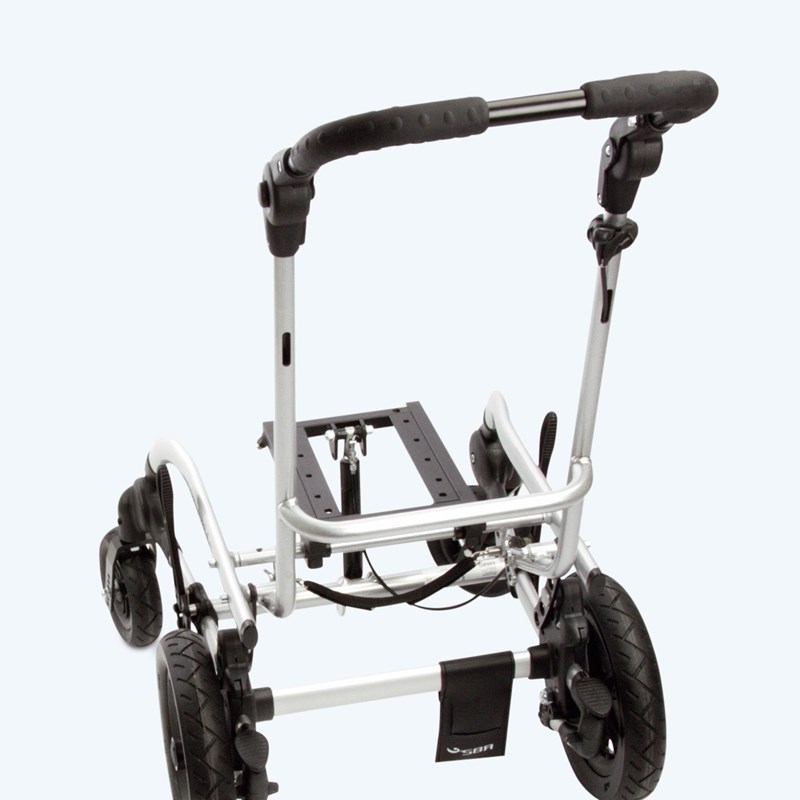

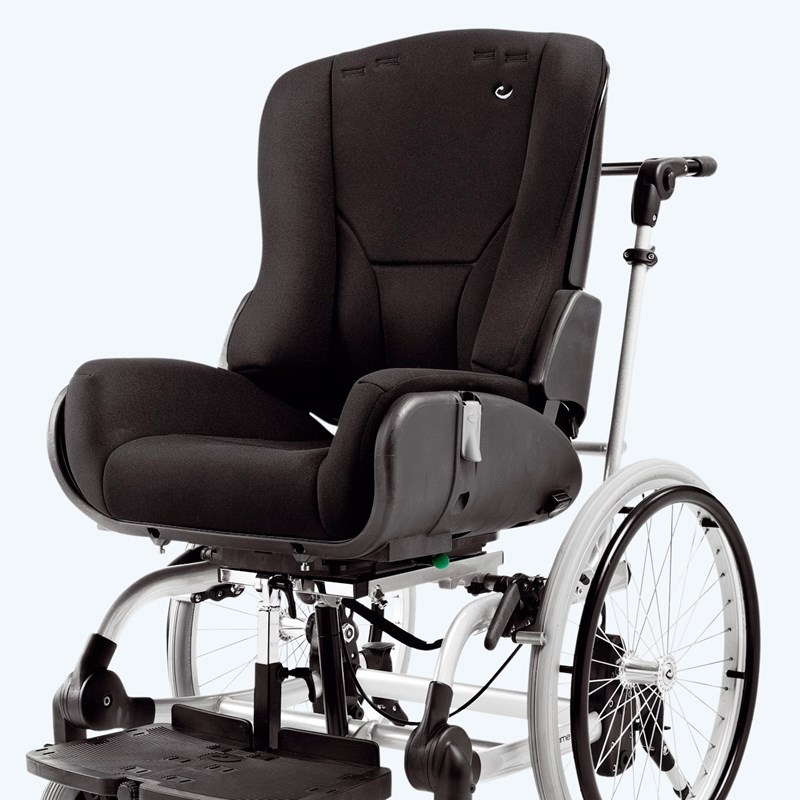

Podvozek Multi je inovovaný, lehký a snadno ovladatelný základ pro sedačky Panda Futura, x:panda.
Podvozek Multi je inovovaný, lehký a snadno ovladatelný základ pro sedačky Panda Futura, x:panda, ale i sedačky jiných výrobců, které mají obdobnou konstrukci a jsou vyrobeny dle platných norem.
Snadno ovladatelné nastavování sklonu s minimem pohyblivých částí je argument, který je důvodem volby u řady uživatelů. Multi frame je testován a schválen dle normy ISO 16840 a také schválen pro přepravu osob ve vozidle.
Klíčové vlastnosti
Sedačky
Vhodné pro Panda Futura nebo x:panda
Připraveno na různé typy sedáků od jiných výrobců
Vhodné pro Panda Futura nebo x:panda Velikosti sedáků jsou uvedeny na následující straně.
Bezpečnost při převážení ve vozidle
Podvozek Multi je testován a schválen dle ISO 7176-19, která řeší bezpečnost osob při převážení ve vozidlech. Multi byl testován a schválen se sedačkami x:panda a Panda Futura.

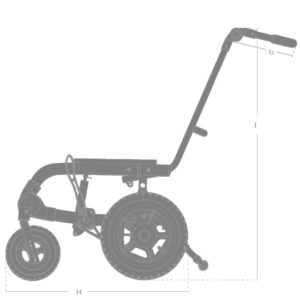

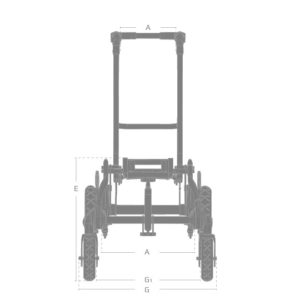

Rozměry
530-670 mm
850-915 mm
650-800 mm
max. 100 kg
| vel. 1 mm |
vel. 2 mm |
vel. 3 mm |
|
|---|---|---|---|
| Šířka, vnitřní (A) | 340 | 390 | 440 |
| Výška zákl. desky od podlahy (E) | 395 /425 /455 | 395 /425 /455 | 395 /425/455 |
| Šířka opěrky zad, vnitřní (F) | 245 | 295 | 345 |
| Celková šířka, zadní kola 12½” (G) | 590 | 640 | 690 |
| Celková šířka, zadní kola 22” (G) | 590 | 640 | 690 |
| Vzdálenost mezi 22” koly s bubnovou brzdou (G1) | 430 | 480 | 530 |
| Vzdálenost mezi 22” koly bez bubnové brzdy (G1) | 440 | 490 | 540 |
| Délka podvozku 12½” (H) | 640 | 640 | 690 |
| Délka podvozku 22” (H) | 750 | 750 | 800 |
| Výška madla 15° (I) | 915 | 915 | 915 |
| Výška madla 30° (II) | 850 | 850 | 850 |
| Délka vrchní části madla (I2) | 225 | 220 | 225 |
| Naklápění sedáku | 0 – 30°/35°/40° | 0 – 30°/35°/40° | 0 – 30°/35°/40° |
| Výška složeného, bez zadních kol | 400 | 400 | 400 |
| Výška složeného, s 12½” zadními koly | 470 | 470 | 470 |
| Výška složeného, s 22” zadními koly | 560 | 560 | 560 |
| Délka složeného, bez zadních kol | 700 | 700 | 750 |
| Délka složeného s 12½” koly | 730 | 730 | 780 |
| Délka složeného s 22” koly | 850 | 850 | 900 |
| Průměr držáku | 480 | 480 | 480 |
| Max. zátěž (=uživatel+sedačka+doplňky) | 100 kg | 100 kg | 100 kg |
| Od desky opěrky nohou k adaptéru sedákové desky | 50-340 | 50-340 | 50-340 |
| Max. zátěž pro převážení ve vozidle (jako u předešlého) | 100 kg | 100 kg | 100 kg |
| Hmotnost (12½” nafukovací zadní kola + plná přední kola) | 13 kg | 13 kg | 13 kg |
| Hmotnost (22” nafukovací zadní kola + nafukovací i přední) | 14 kg | 14 kg | 14 kg |
Základní konfigurace

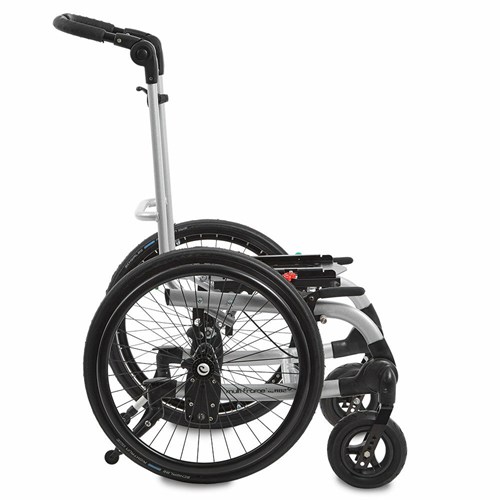

97xxxxx00Multi frame se dodává ve třech velikostech a se dvěma velikostmi zadních kol - 12½ a 22”

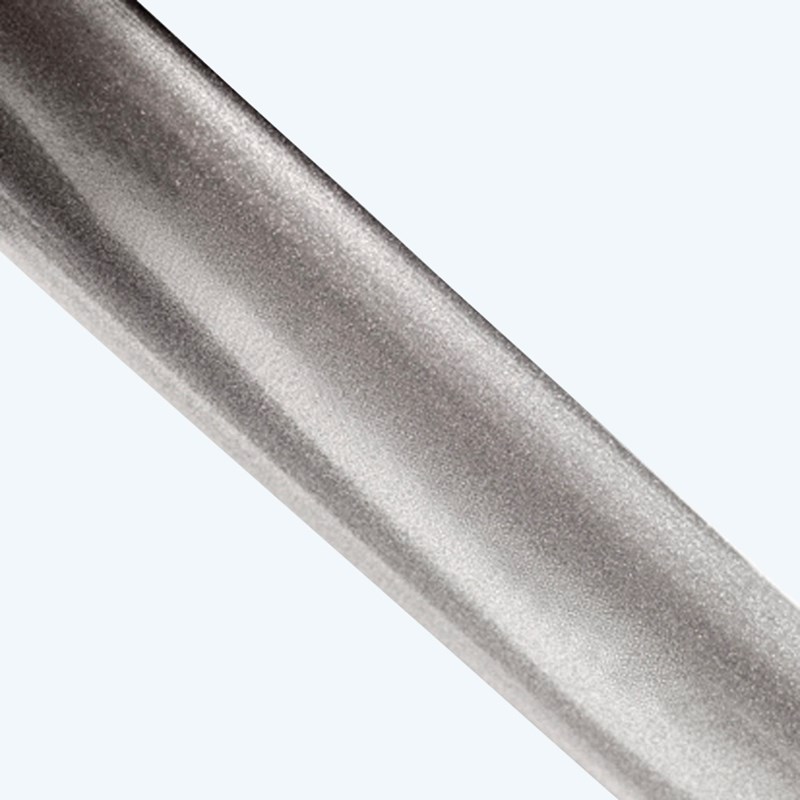

Barvy Rámu
Stříbrná

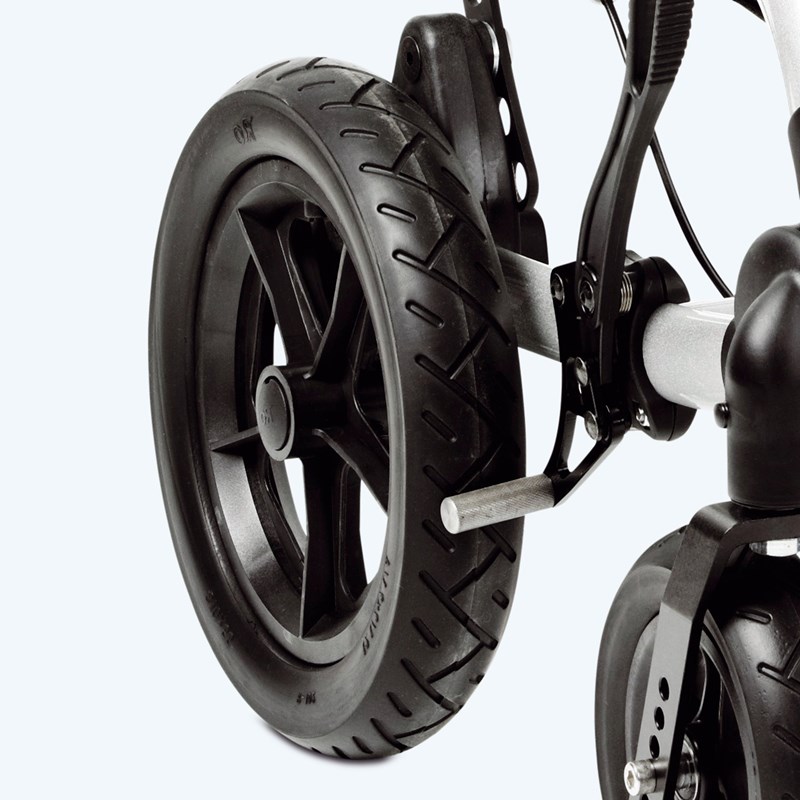

Zadní kola
dodávají se dvě základní velikosti

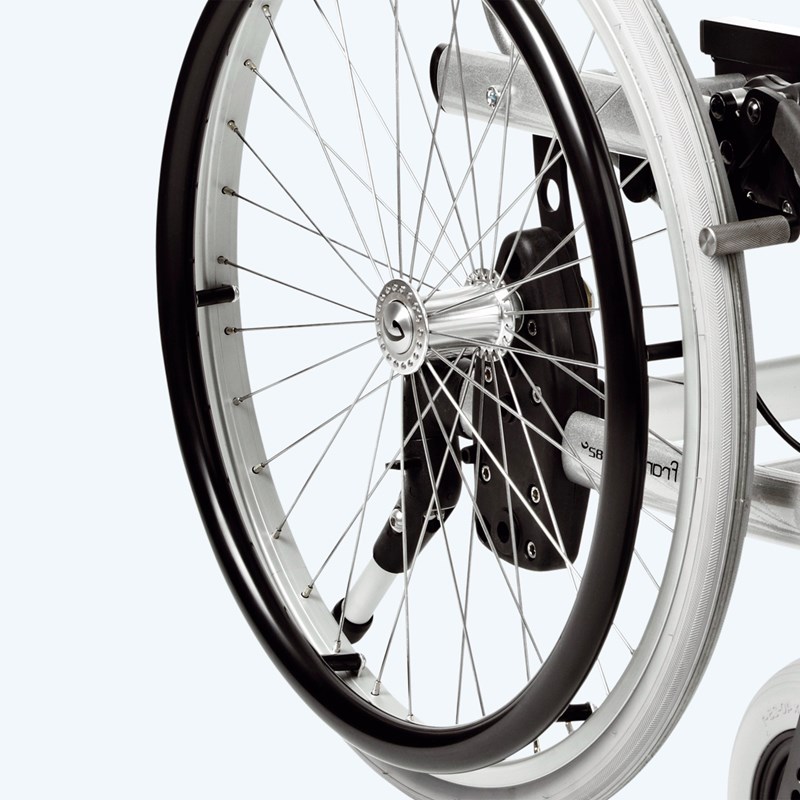

Plná nebo hustitelná 12½”
Plná nebo hustitelná 22”

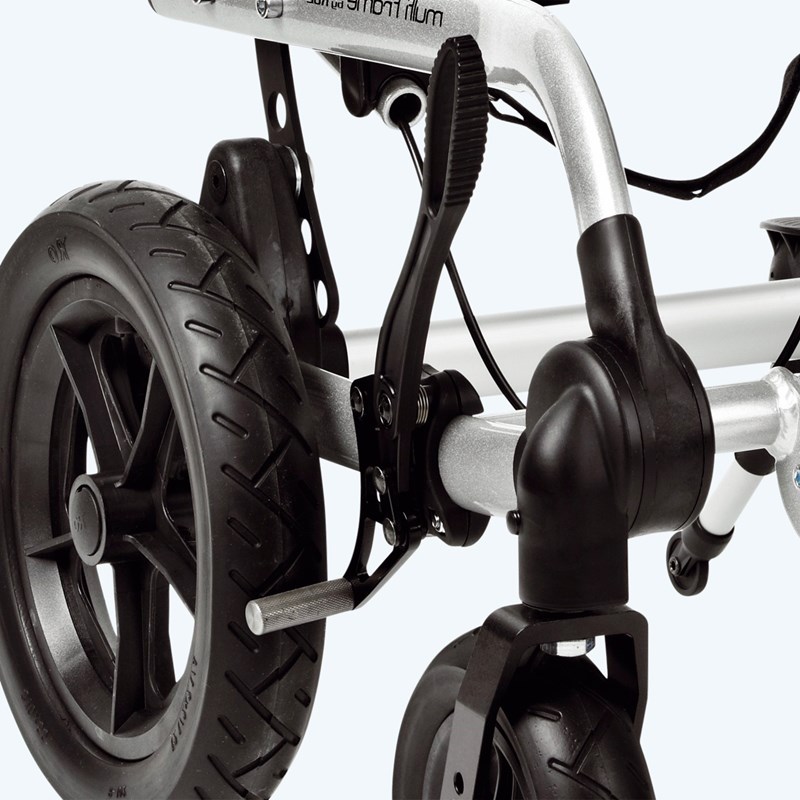

Brzdy
vybírejte z různých kombinací brzd
Kolová brzda (standard)

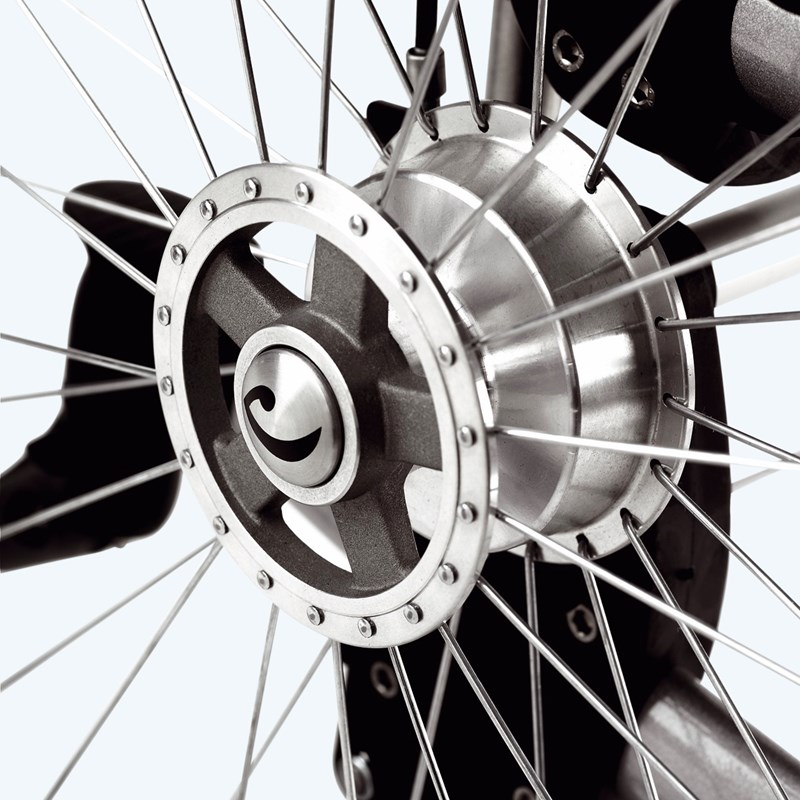

Bubnová brzda

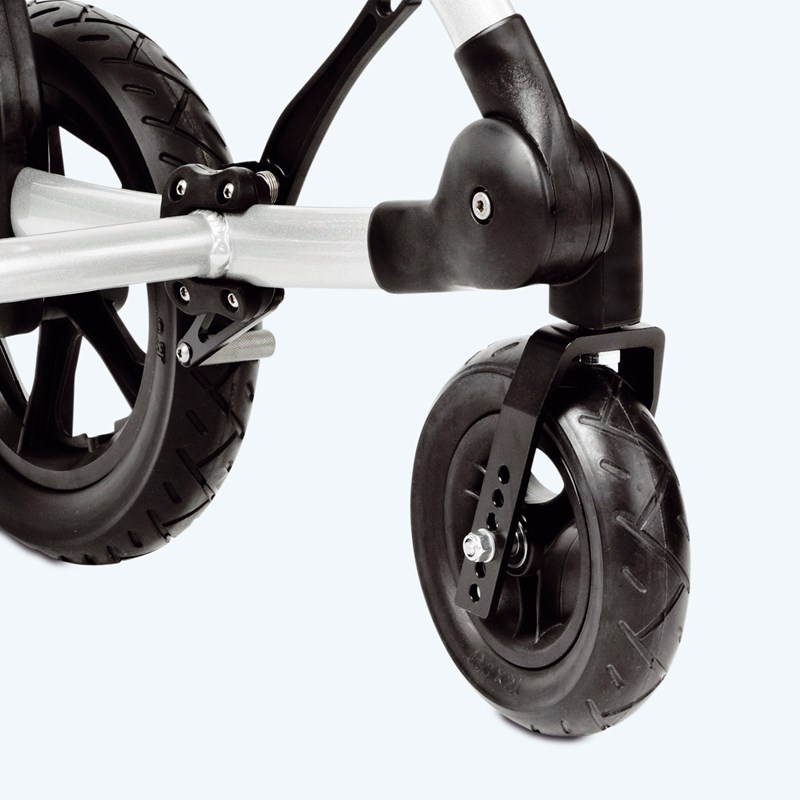

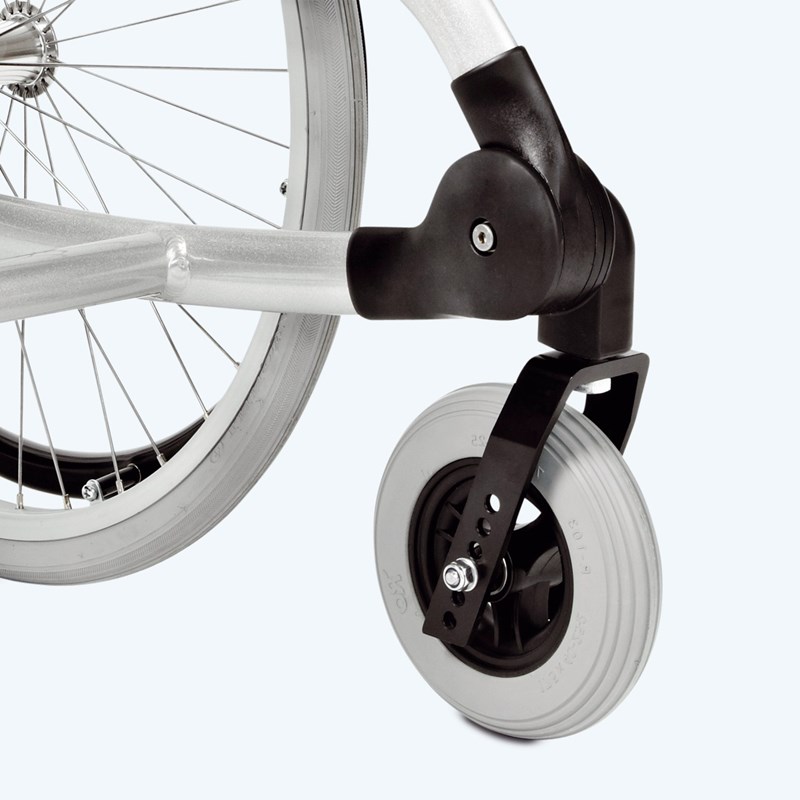

Přední kola
různé možnosti
Plná šedá nebo černá 7”
Hustitelná šedá nebo černá 7”

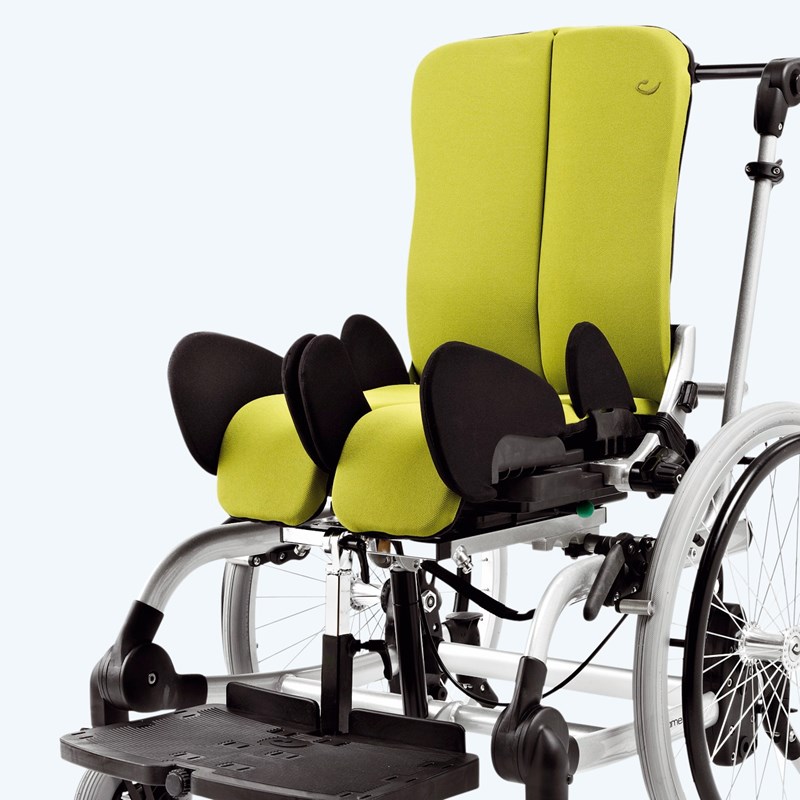

Sedačka
Různé typy sedaček mohou být namontovány na Multi podvozek. Přechodový kus je nutno použít při montáži x:pandy vel. 1 - 4* nebo Pandy Futura vel. 1 - 5. Panda Futura 5 a x:panda 3+4 se dají přišroubovat přímo na podvozek. * Vel. 4 pouze malá (S) a střední (M).

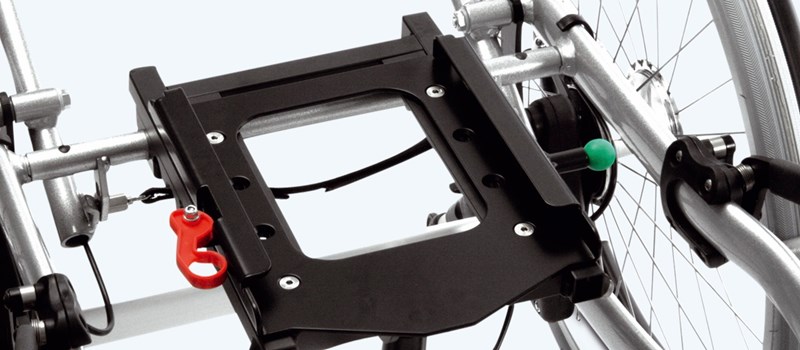

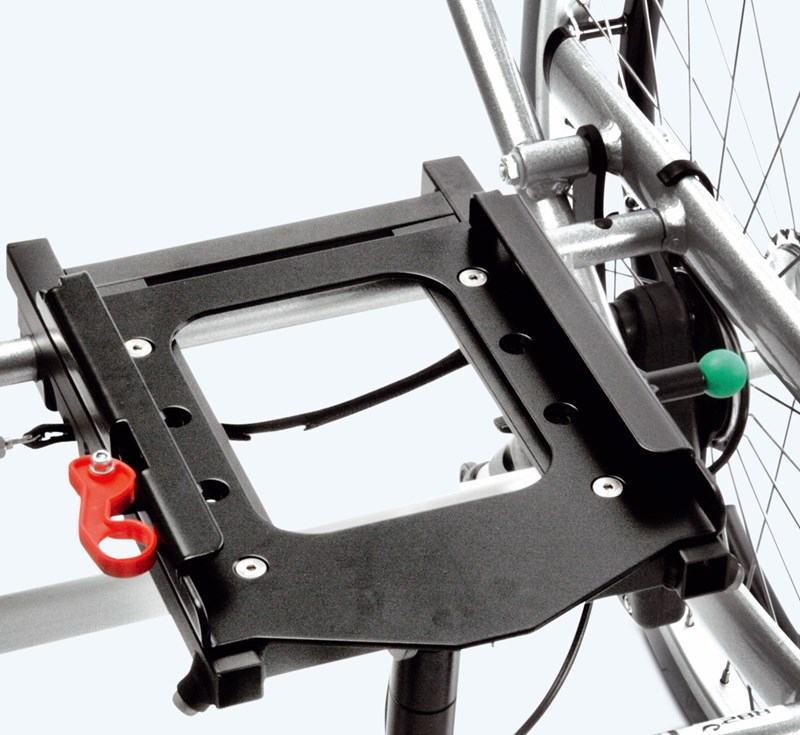

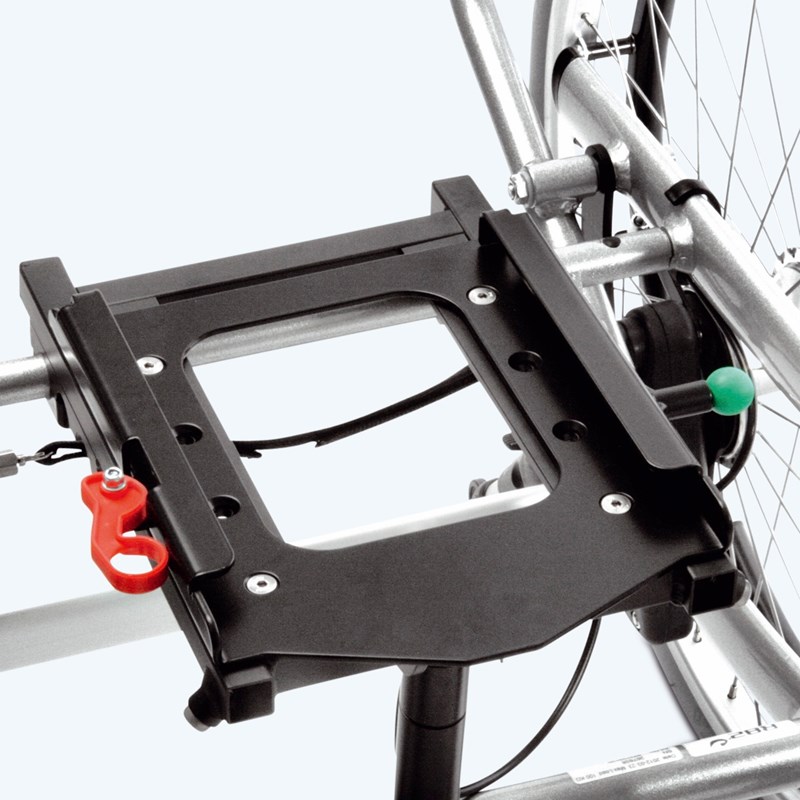

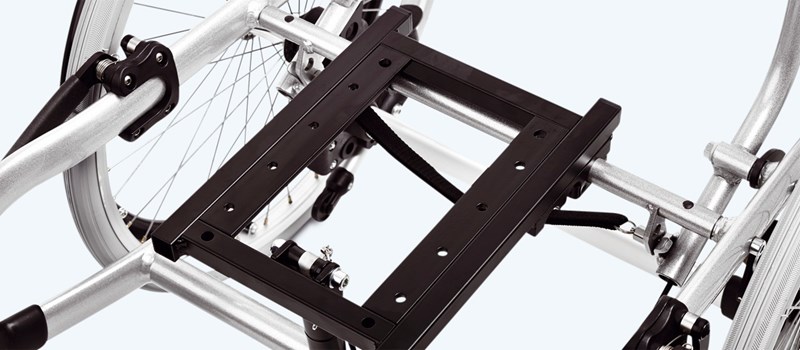

Adaptér
pro snadnou montáž/demontáž
Sedáková deska
přechodový kus není potřebný, pokud je sedačka přišroubována přímo na podvozek
Doplňky

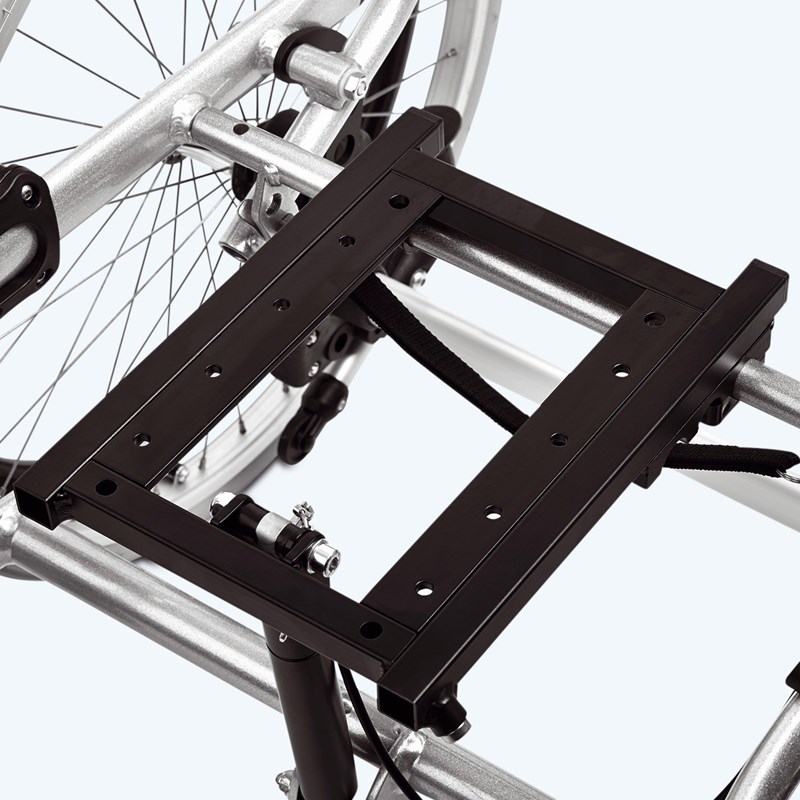

Přechodový rám
8911610-98 + 8911610-99
příprava pro montáž X:Panda a Panda Futura
Dvě velikosti

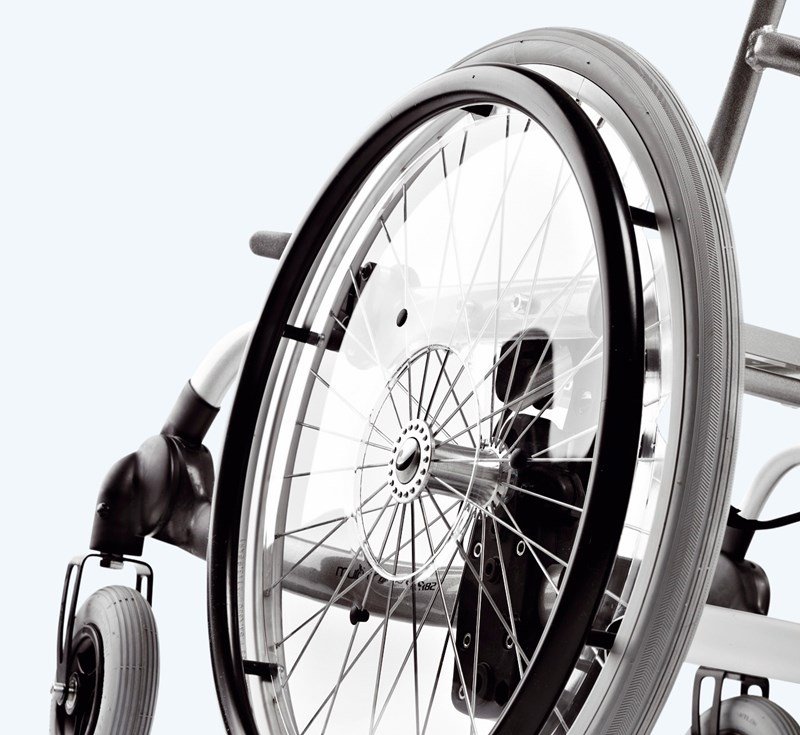

Kryt špic kola
970922
pro kola 22”
Warning: Trying to access array offset on value of type bool in /data/web/virtuals/199011/virtual/www/wp-content/themes/reha/woocommerce/accessories.php on line 28
Warning: Trying to access array offset on value of type bool in /data/web/virtuals/199011/virtual/www/wp-content/themes/reha/woocommerce/accessories.php on line 32
Jednoduchý držák opěrky nohou
8910821-x
- vel.
- 1
- 2
- 3
- rozměry
- L: 15 cm
- L: 29 cm
- L: 35 cm

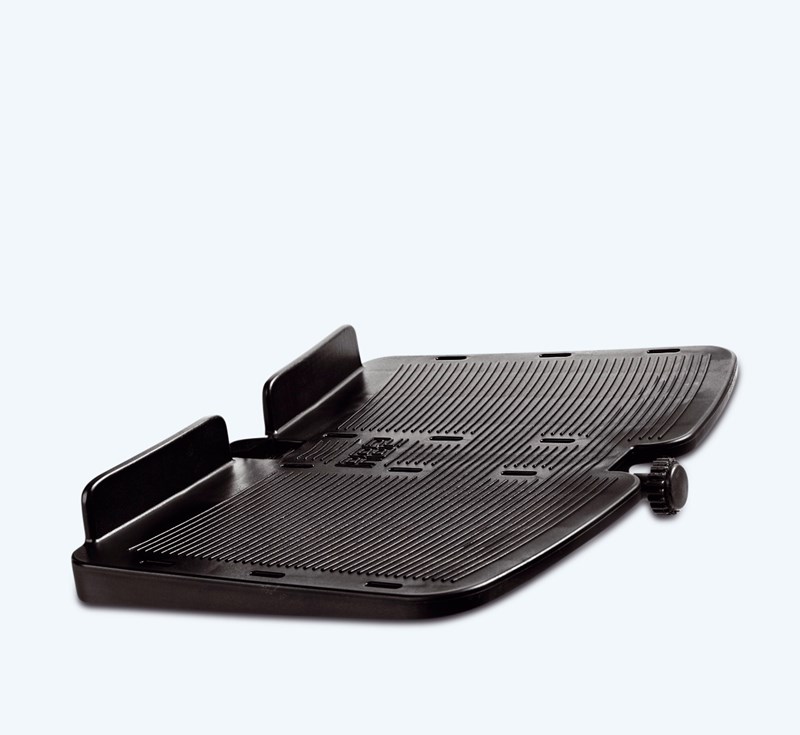

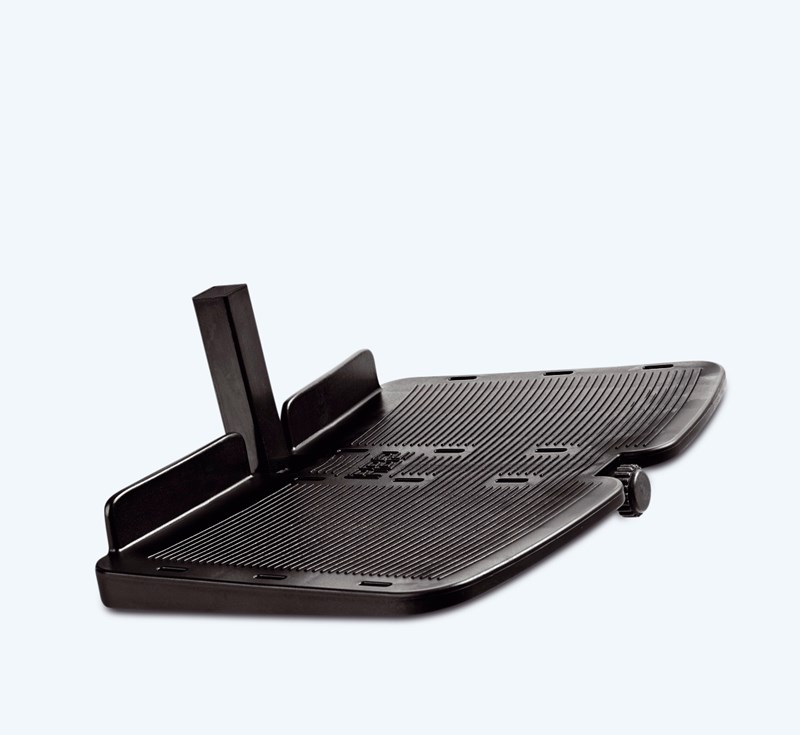

Deska opěrky nohou Wombat
95145-2, 95145-3, 95145-4
- vel.
- 2
- 3
- 4
- rozměry
- W:36 x D:23 cm
- W:41 x D:24 cm
- W:48 x D:24 cm

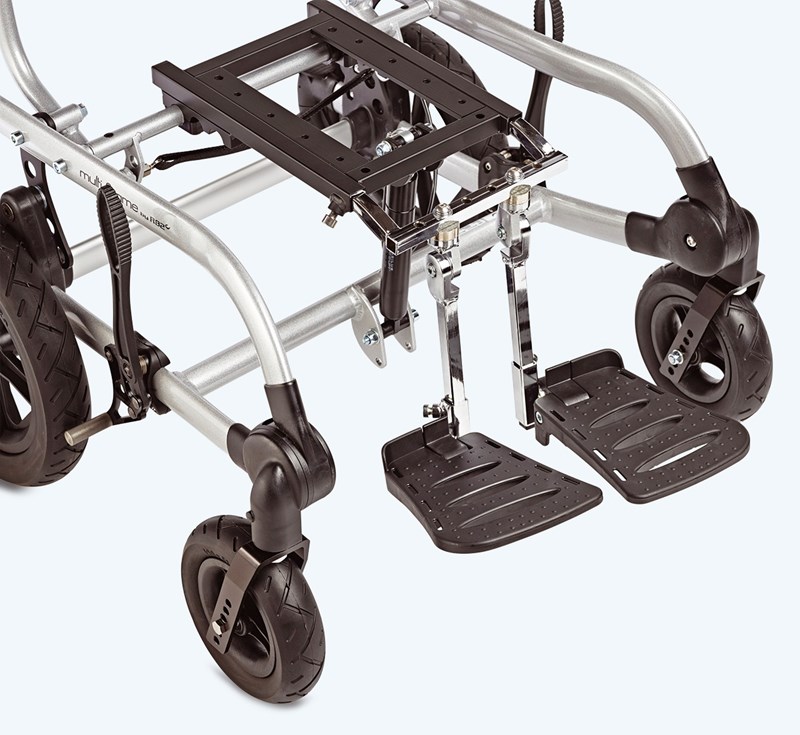

Multi-stavitelná opěrka nohou
8910852-x
- vel.
- 1
- rozměry
- W:12 x D:20 cm
Deska opěrky
95145-1, 85145-2
- vel.
- 1
- 2
- rozměry
- W: 31 x D: 19 cm
- W: 36 x D: 23 cm

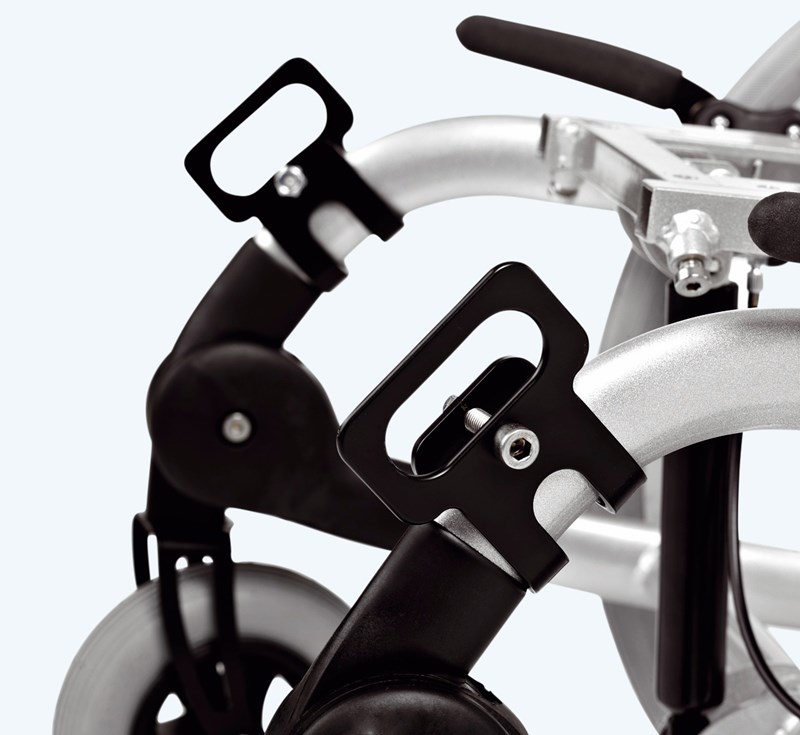

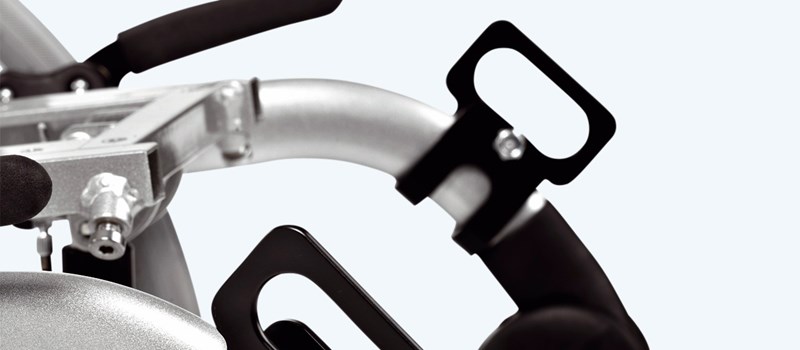

Transportní oka
970905
Multi podvozek testován a schválen dle normy ISO 7176-19

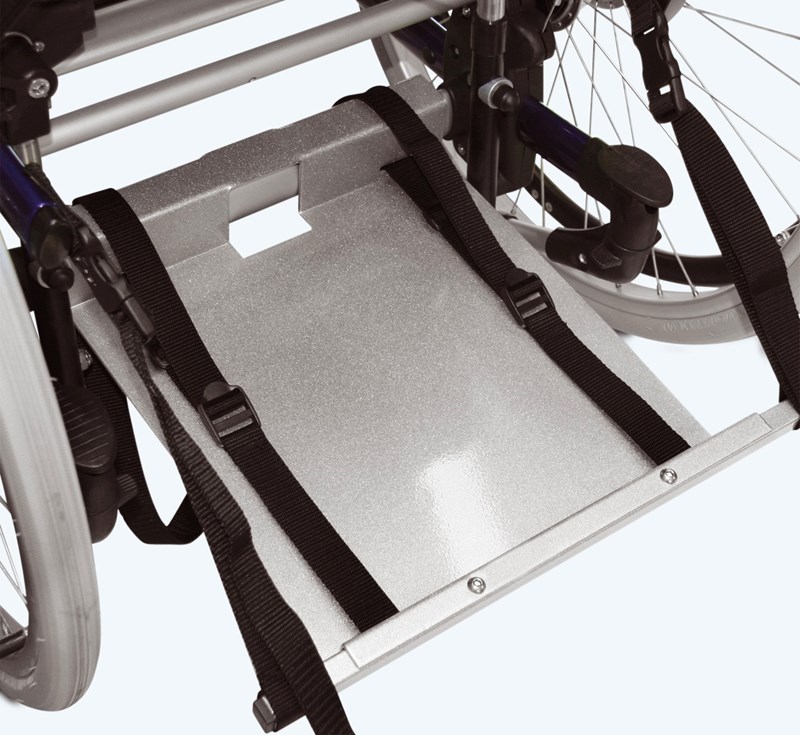

Deska na ventilační přístroj
970815
Max. 20 kg
Pro velikosti 2+3
