Sedáky pro rám Multi Frame:x
Rám Multi Frame:x je dokonalou volbou podvozku pro velké sedačky, například Panda Futura 5 a x:panda 4 od R82.

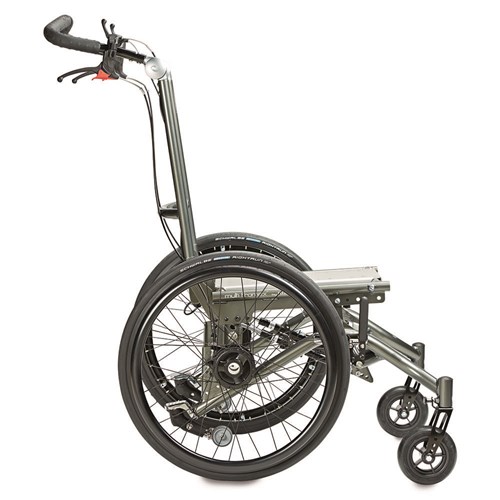

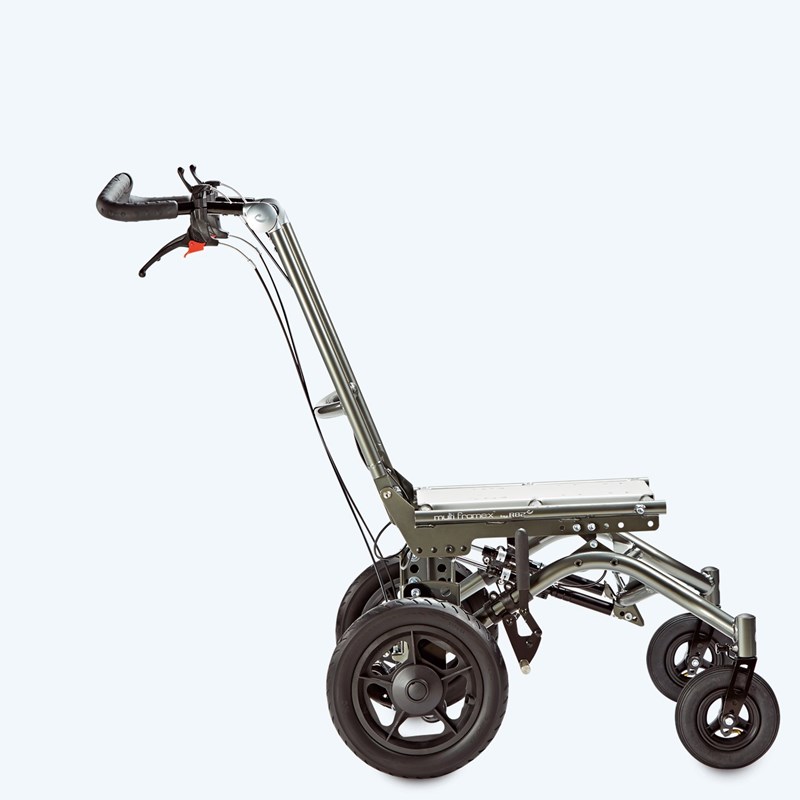

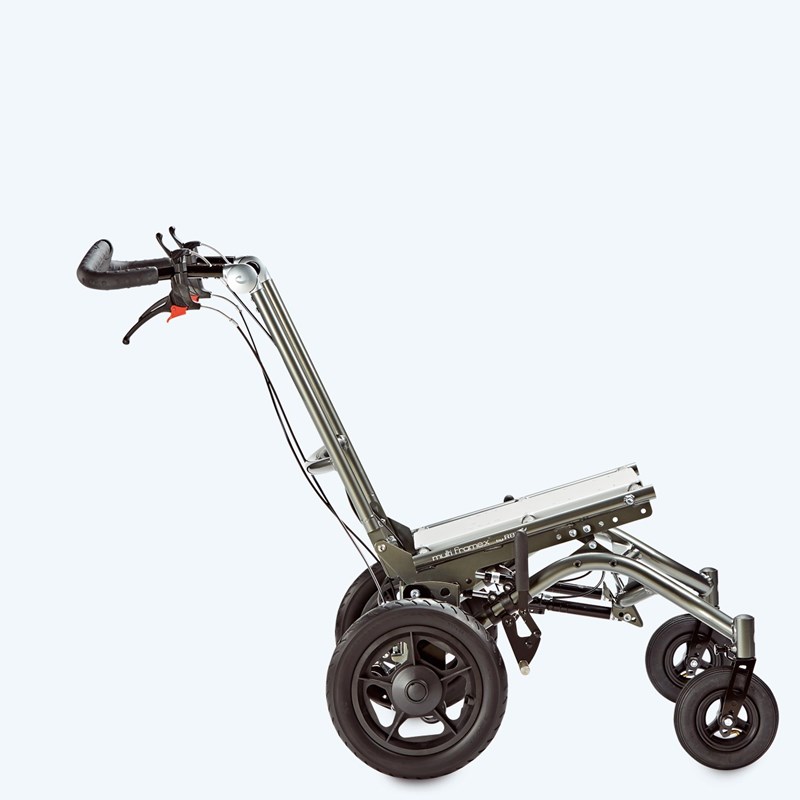

Multi Frame:x
Multi Frame:x je pevný, stabilní a velmi dobře manévrovatelný podvozek kolečkového křesla. Díky masivní konstrukci a jednoduchému designu má Multi Frame:x působivý vzhled.
S namontovaným sedákem od společnosti R82 nebo jiného výrobce lze dosáhnout optimálních jízdních vlastností. Různé možnosti nastavení výšky a zadních kol jsou zárukou správného polohování a umístění těžiště.
Úhlově nastavitelné tlačné držadlo a snadno přístupná sklopná držadla s možností nastavení sklonu zajišťují pečovatelům ergonomicky správné pracovní podmínky.
Rám Multi Frame:x je vhodný pro uživatele, kteří potřebují samostatný systém sedačky a podvozku, například pro děti s dětskou mozkovou obrnou klasifikovanou v GMFCS stupněm 3–5. Rám Multi Frame:x se dodává v jedné velikosti a je ideální pro použití v interiérech i venku.
Klíčové vlastnosti
Uživatelsky přívětivé možnosti nastavení
Funkce nastavení sklonu a sklopení opěradla se ovládají z tlačného madla a zajišťují optimální provozní podmínky. Plynulé sklápění tlačného madla umožňuje přizpůsobení výšky každému uživateli.
Nastavení výšky sedáku
Nastavením polohy uživatele co nejblíže k zemi je jeho přemísťování mnohem jednodušší.
Testováno a schváleno
Rám Multi Frame:x odpovídá požadavkům normy ISO 7176-19 o přepravě uživatelů v motorových vozidlech. Rám Multi Frame:x lze používat se sedačkami vyhovujícími normě ISO 16840-4.

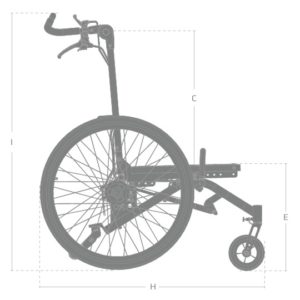

Rozměry
660 mm
840 mm
-5°-30°
max. 100 kg
| Vel. 1 mm |
|
|---|---|
| Základní deska (šířka x hloubka) | 215 x 405 mm |

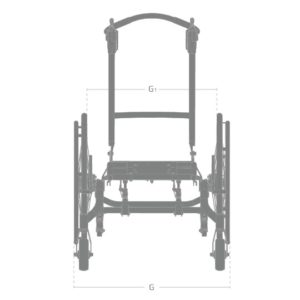

| Šířka (G) | 660 mm |
| Šířka mezi koly (G1) | 535 mm |
| Délka (H) | 840 mm |
| Délka po složení | 840 mm |
| Celková výška (I) | 980 mm |
| Výška zad (C) | 570 mm |
| Výška povrchu sedadla na přední hraně (E) | 410 / 435 / 460 mm |
| Výška podnožky/opěrky nohou k adaptérové desce | 260-430 mm |
| Sklon sedáku | -5° – 30° |
| Úhel zad | 0 – 30° |
| Celková hmotnost | 20 kg |
| Max. hmotnost uživatele/zátěž | 100 kg |
| Max. hmotnost uživatele při převážení ve vozidle | 100 kg |
| Statická stabilita z kopce | 10° |
| Statická stabilita do stran | 10° |
| Statická stabilita do kopce | 10° |
| Rozměr madla | 480 mm |
Multi Frame:x je schválen pro převážení uživatele v autě. Zafixujte uživatele 3-bodovým pásem dle normy ISO 10542-1 a podvozek zafixujte ve vozidle 4-bodovým pásem dle ISO 10542-2, čelem ke směru jízdy. Všechny odnímatelné doplňky musí být sundány a zajištěny ve vozidle.
Základní konfigurace
Multi Frame:x je k dispozici v jedné velikosti a je dodáván s 12½ ”, 20”, 22 ”nebo 24” zadními koly.

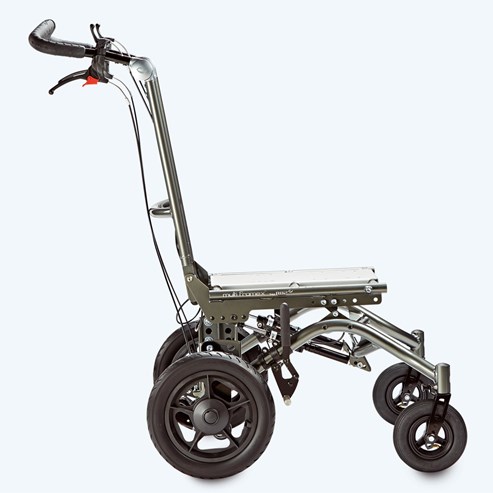

12½” rear wheels

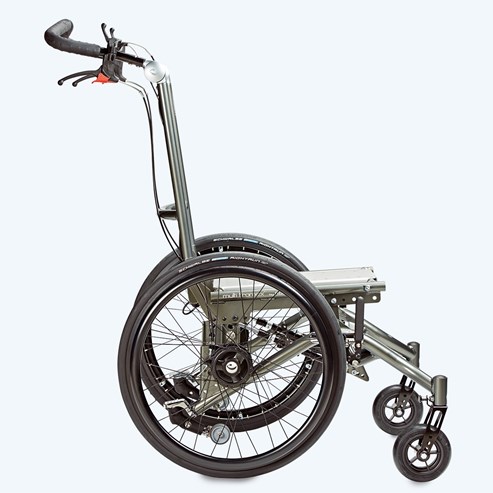

22” rear wheels

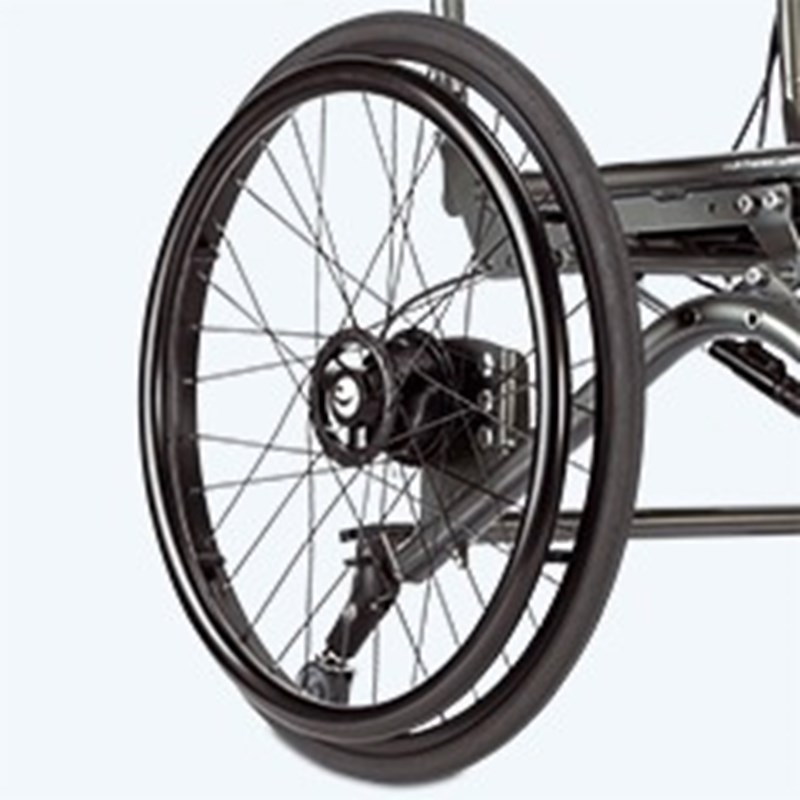

Zadní kola
12½” Solid or air
20" / 22" / 22" Solid or air

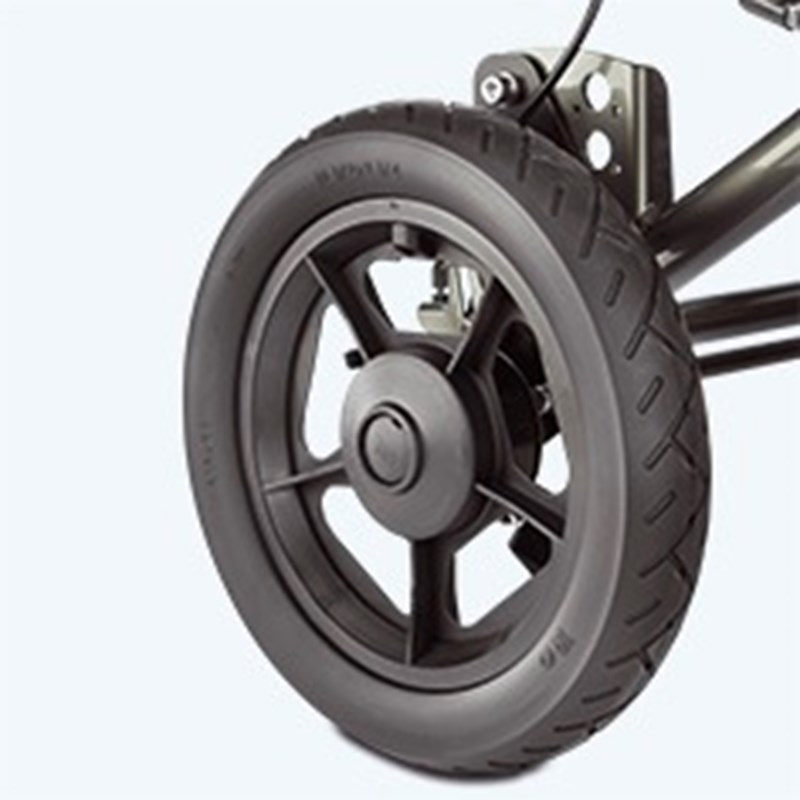

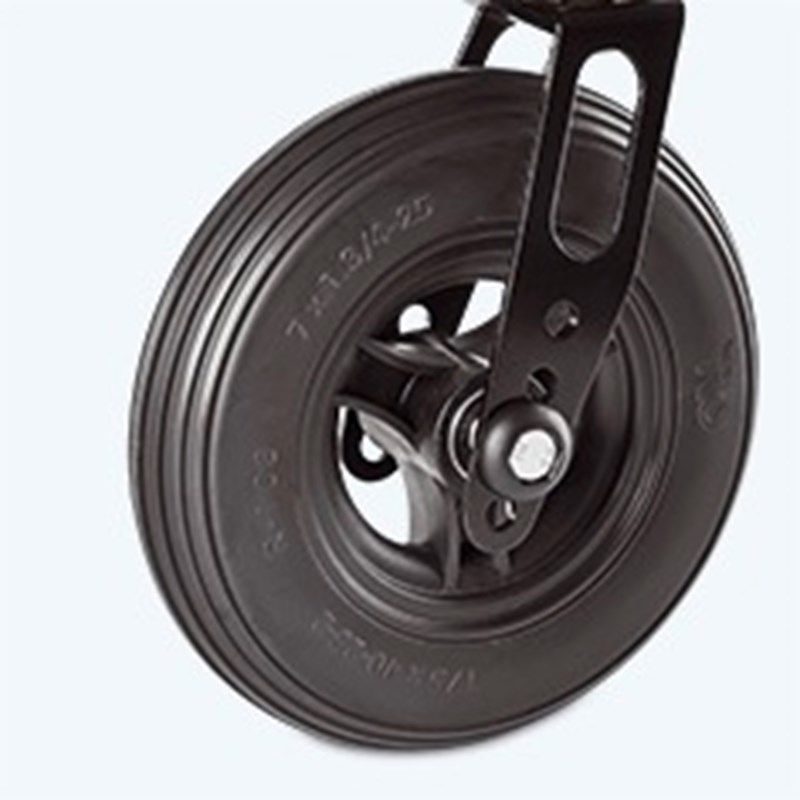

Přední kola
Dostupné s různými velikostmi předních kol

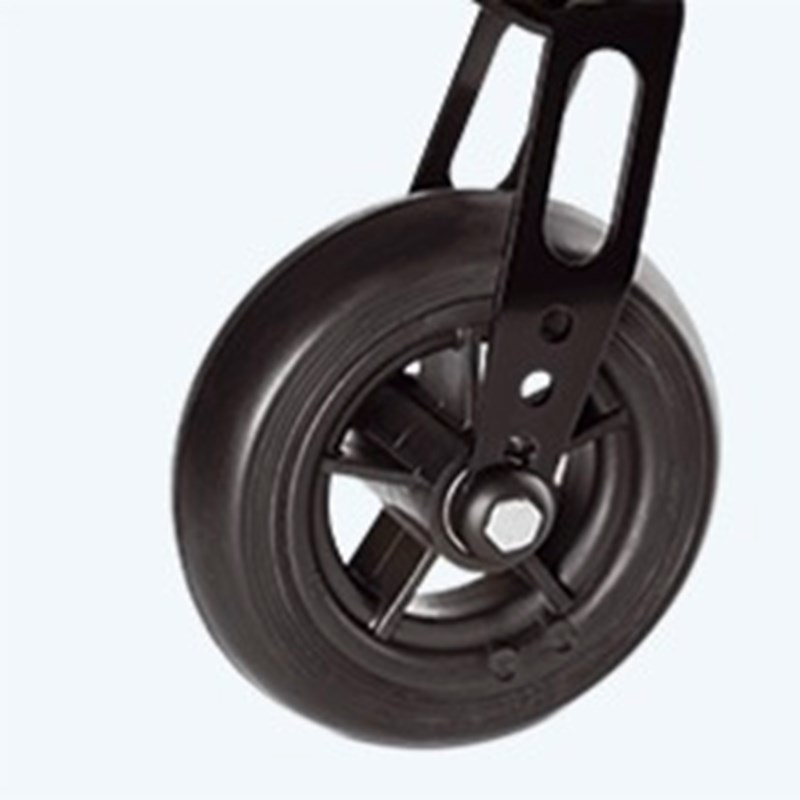

6” Solid
7” Solid or air

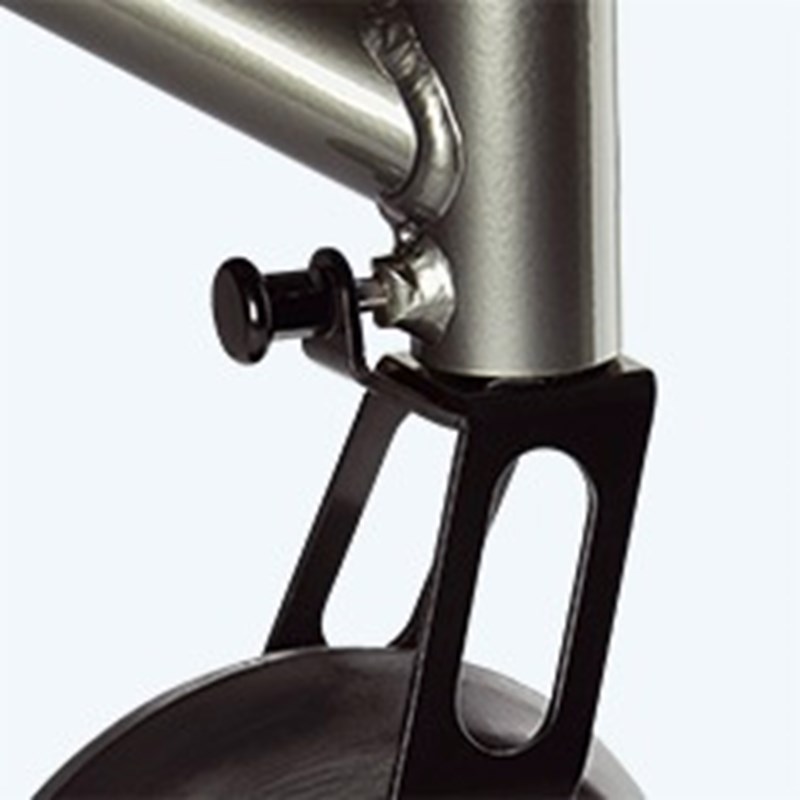

Directional stabilizer
Brzdy
Na výběr z různých kombinací brzd

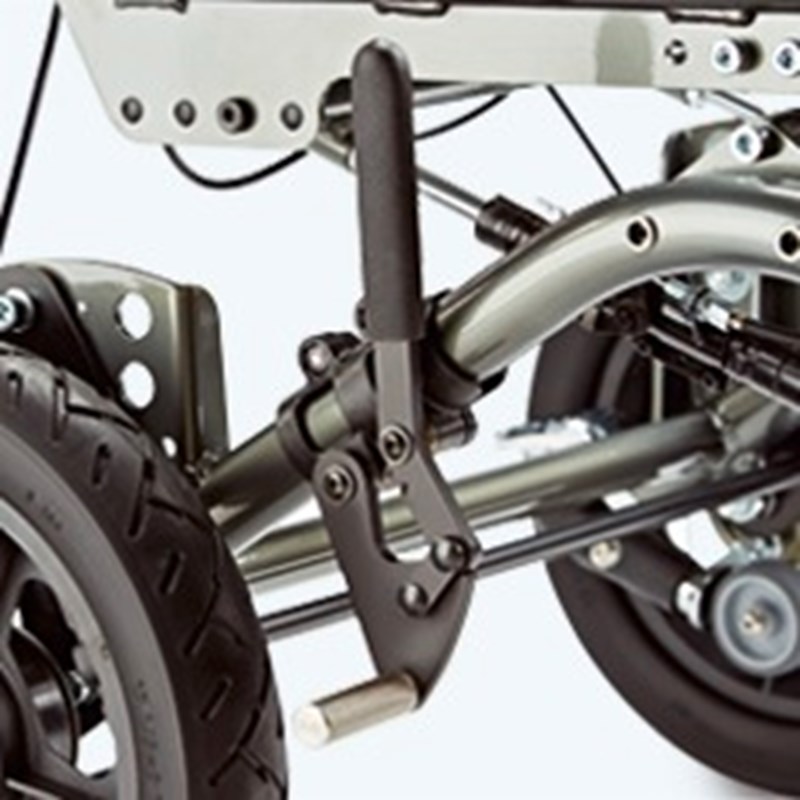

Wheel brake

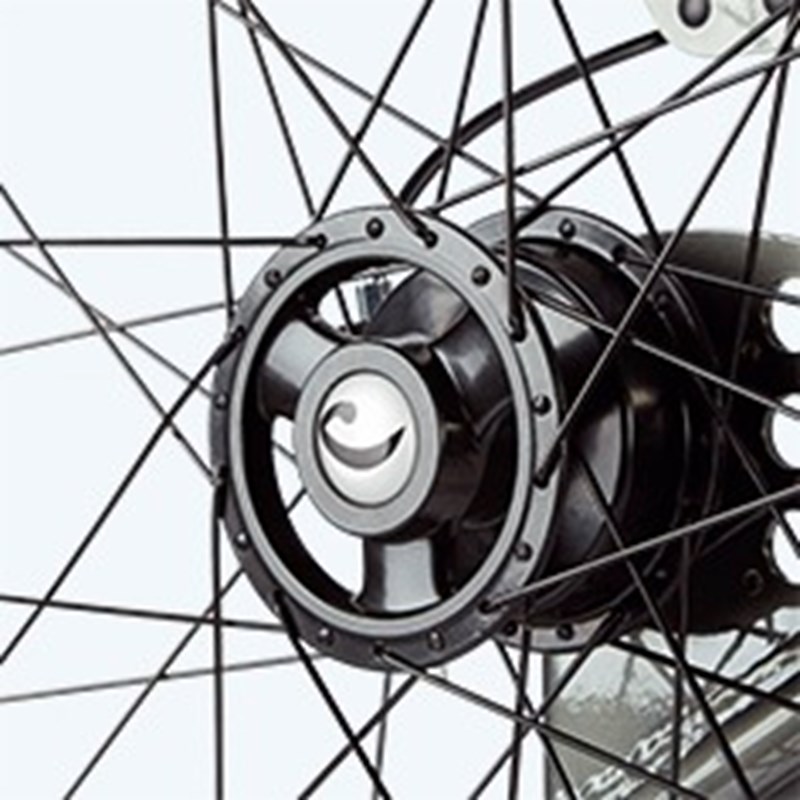

Drum brake

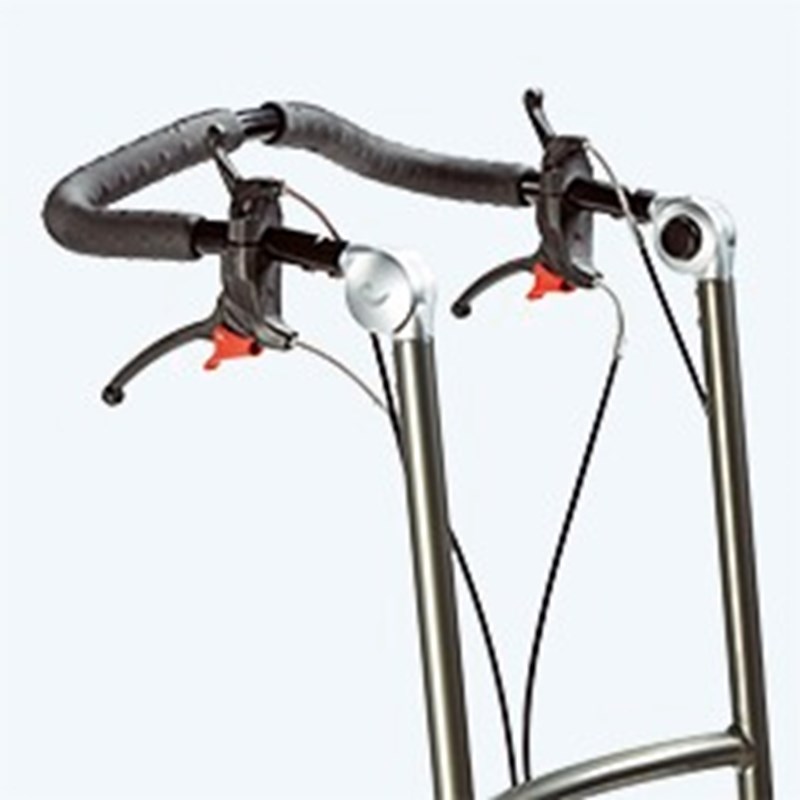

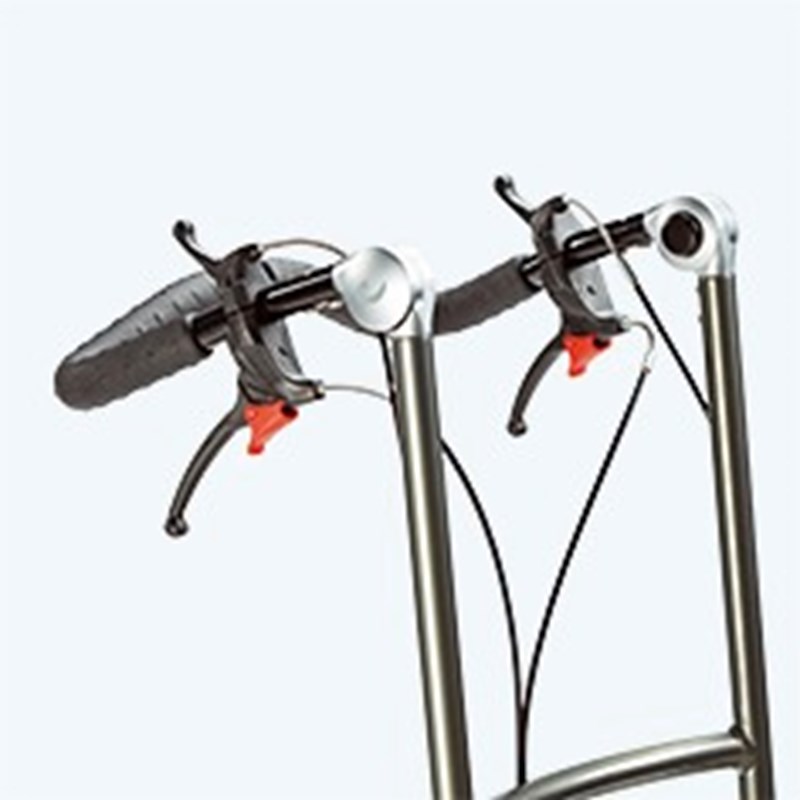

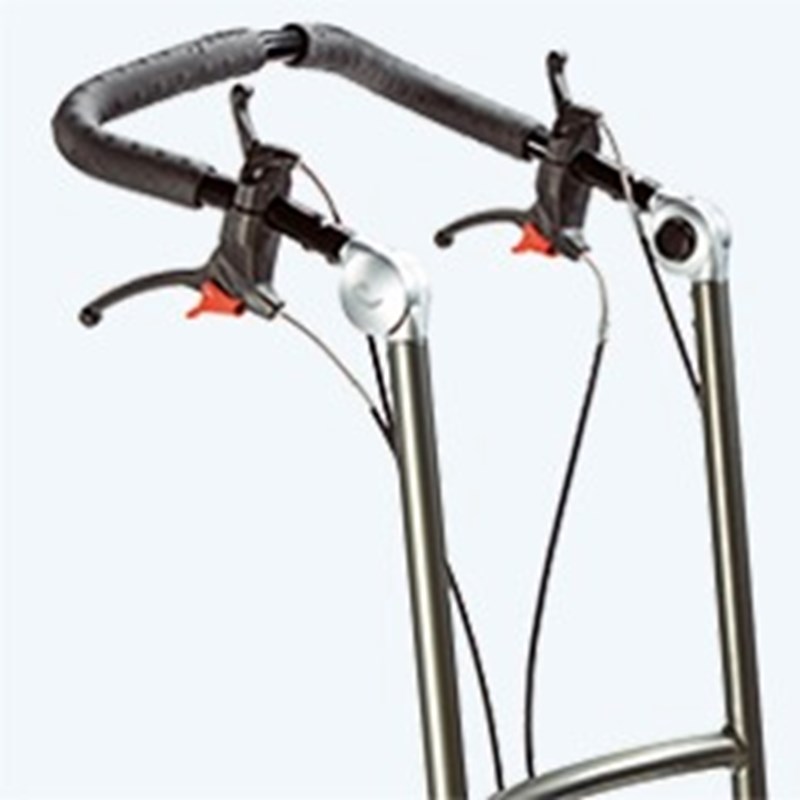

Madlo
Plynulé nastavení úhlu

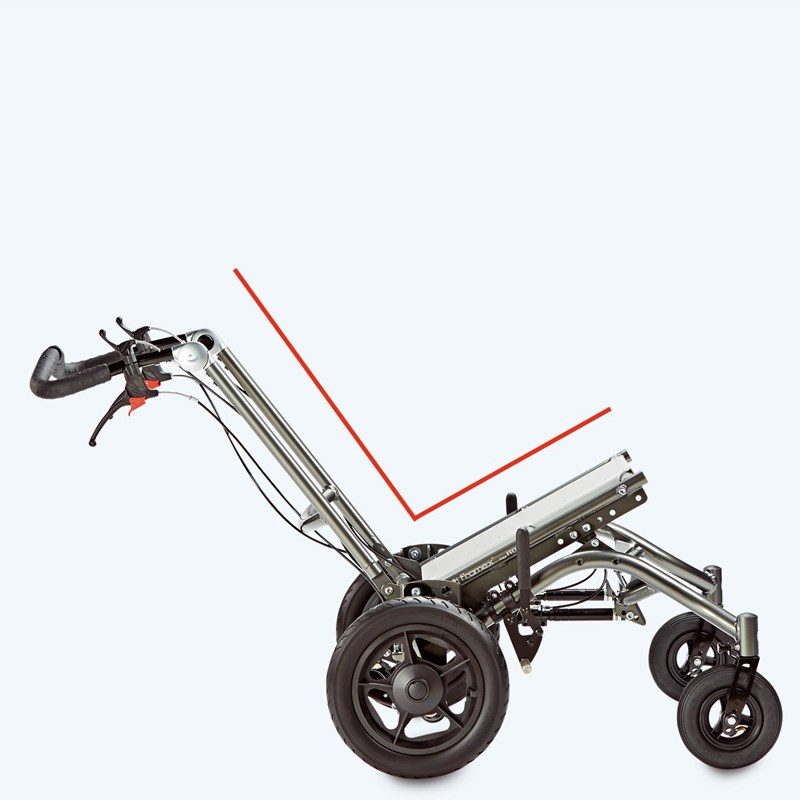

Nastavení sklonu a sklopení opěradla
Ovládá se z tlačného madla. Úhel zad od 5 ° do 30 °

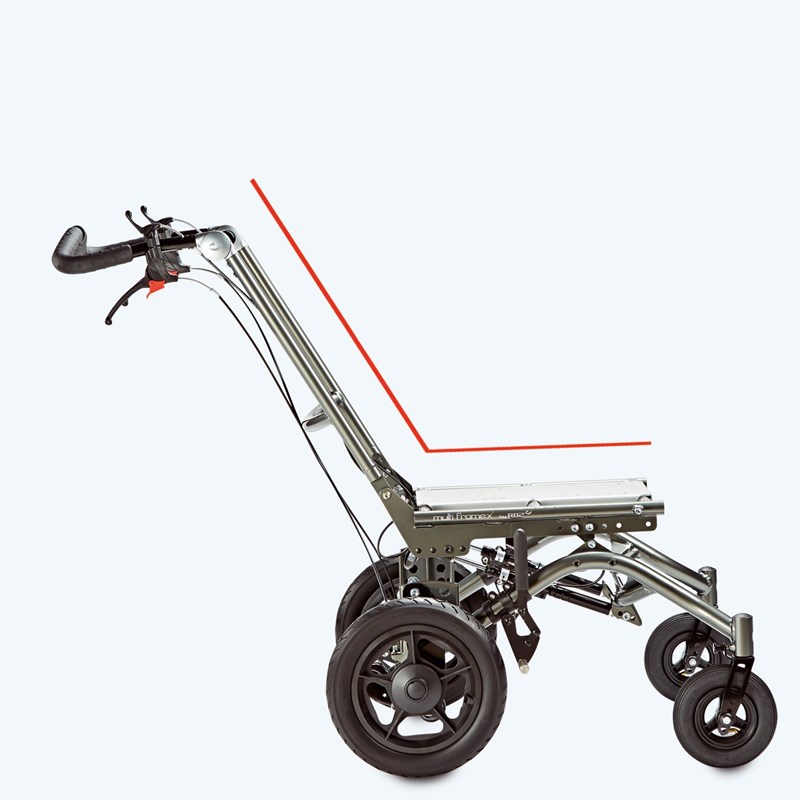

Skopení zad
Ovládá se z tlačného madla. Rozsah úhlu 30°

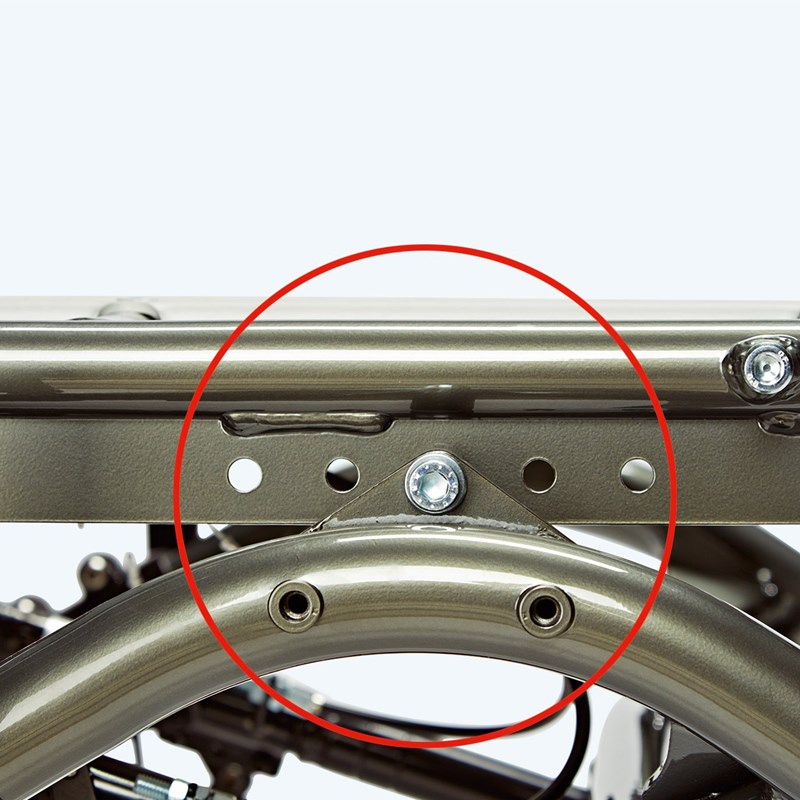

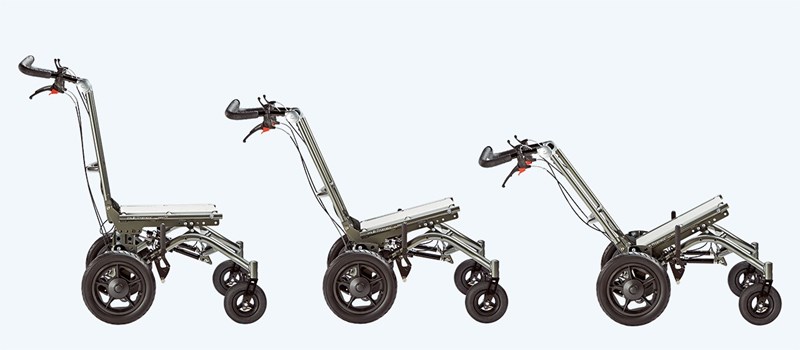

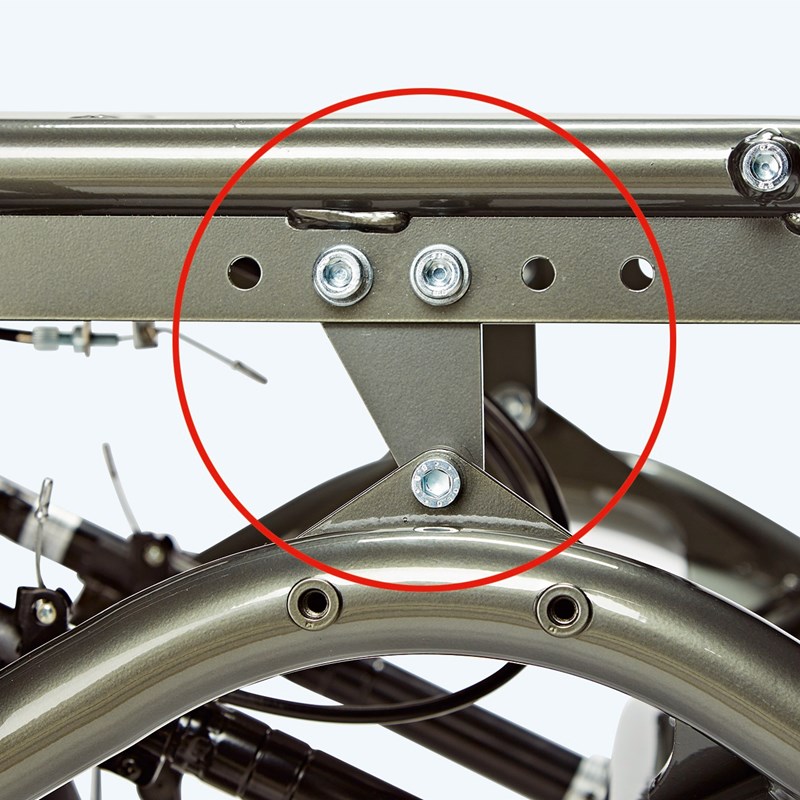

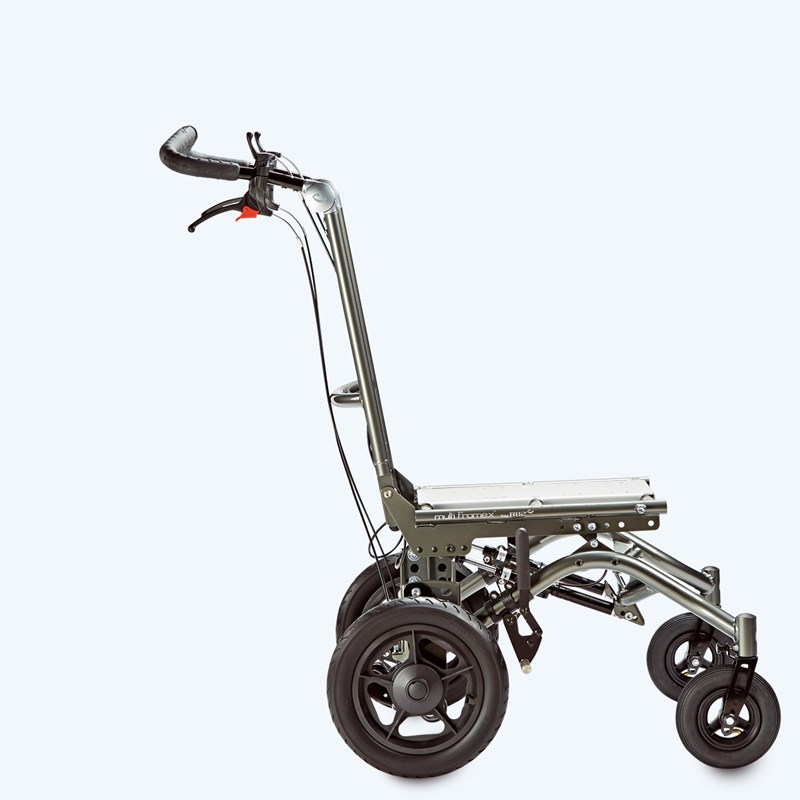

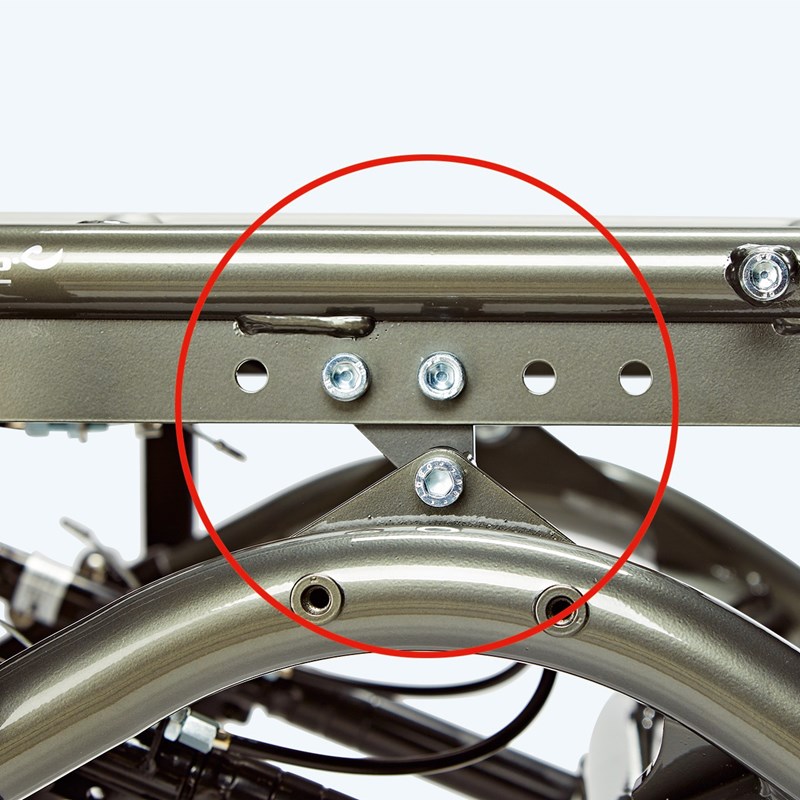

Nastavitelná výška sedačky
Multi Frame:x lze objednat se třemi různými nastaveními výšky sedadla. Umístění uživatele co nejblíže k podlaze zajišťuje mnohem snadnější přenos. Díky nízké poloze není problém podstrčit židli např. jídelní stůl, což uživateli dává příležitost zapojit se do každodenních činností
Doplňky

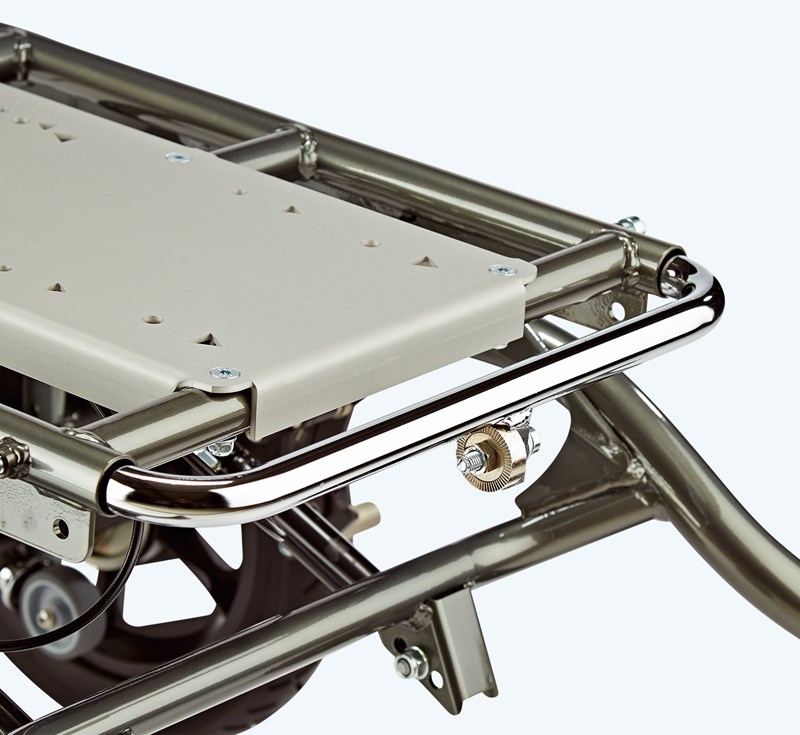

Adaptér
8911610-99L
pro montáž x:panda vel. 4 nebo Panda Futura vel. 5

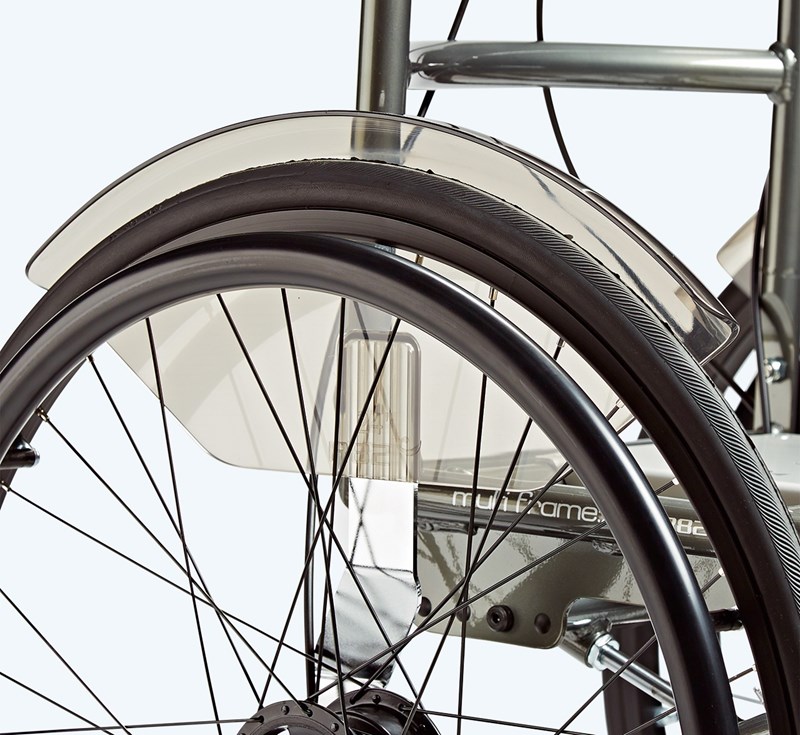

Blatníky
960520 + 960522 + 960524
chrání uživatele a polštář před nečistotami
20”, 22”, 24”
chránič paprsků
970920 + 970922 + 970924
chrání uživatele před zachycením prstů do paprskus
Prodloužení výšky sedáku
961030-25 + 961030-50
výška rámu od podlahy je standardně 410 mm
- vel.
- 1
- 2
- rozměry
- + 25 mm výška sedáku
- + 50 mm výška sedáku
Montáž pro systém opěrky nohou
9610421
jedna velikost

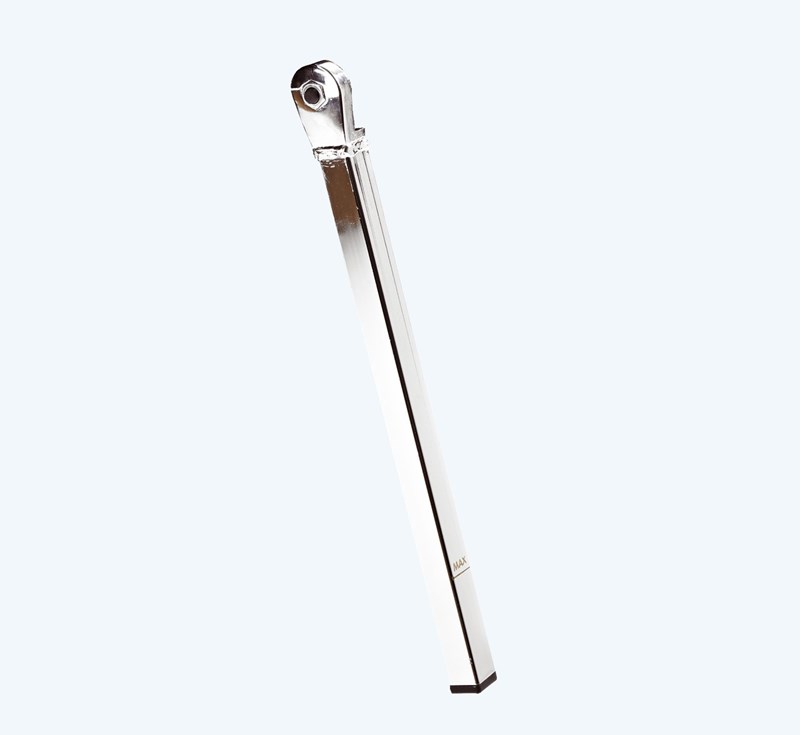

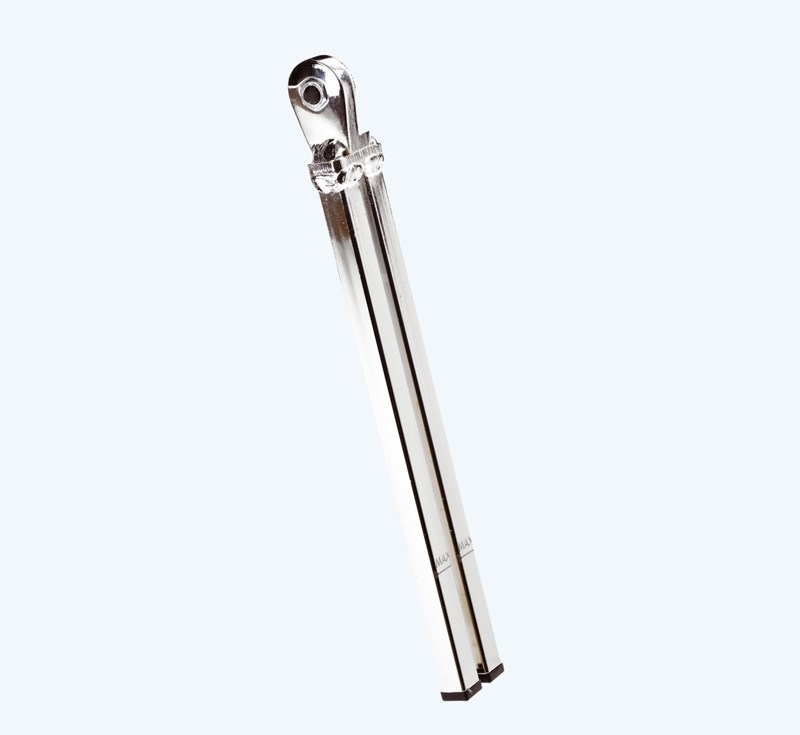

Jedna tyč pro opěrku nohou
8975260 + 8975261
- vel.
- 1
- 2
- rozměry
- D: 15.5 cm
- D: 24 cm

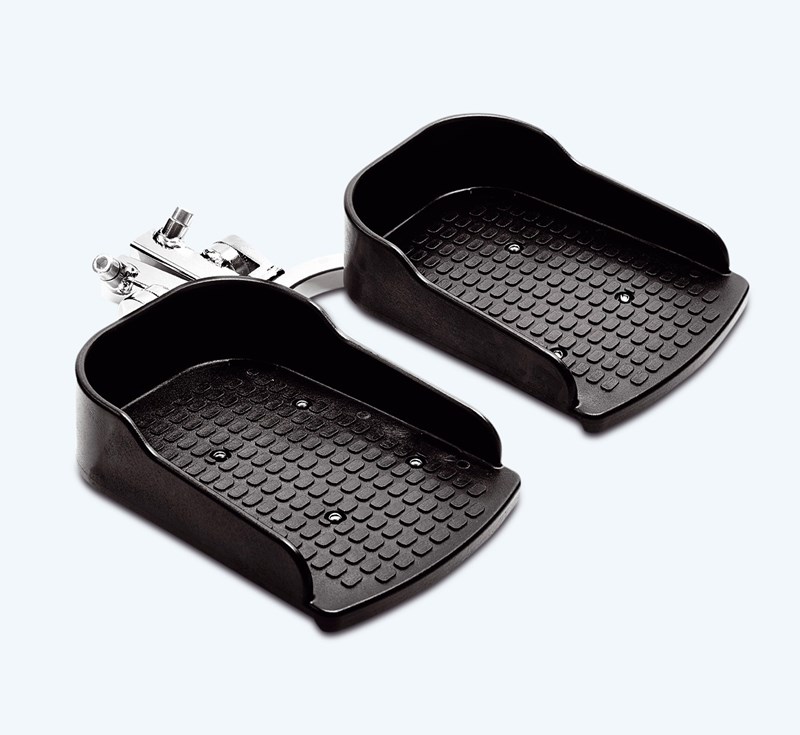

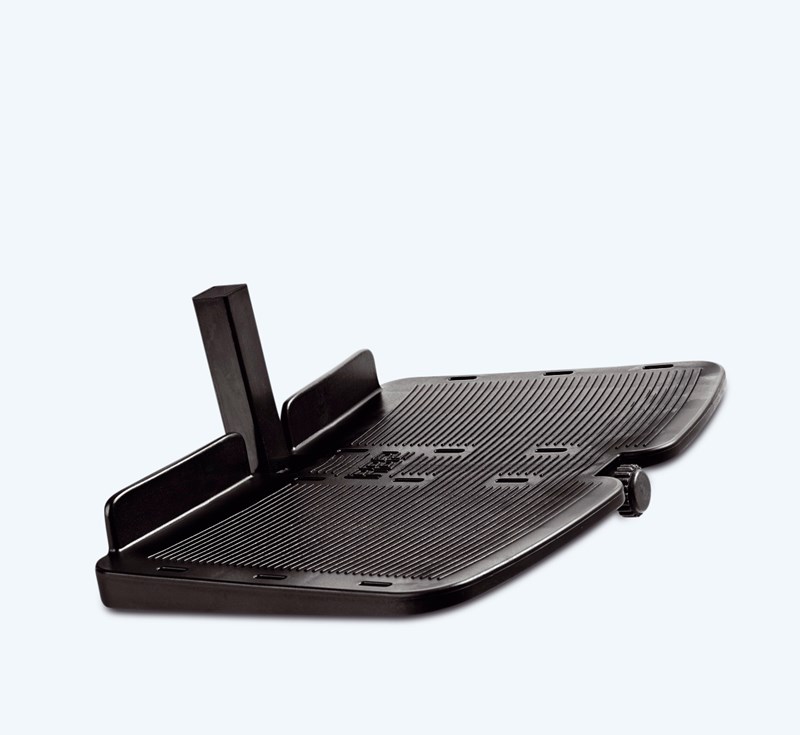

Podnožka model Wombat
95145-2 + 95145-3 + 95145-4
- vel.
- 2
- 4
- rozměry
- Š:35½ x D:22½ cm
- Š:48 x D:24 cm
Opěrka nohou
95145-1 + 85145-2
- vel.
- 1
- 2
- rozměry
- Š:31 x D:19 cm
- Š:35½ x D:22½ cm

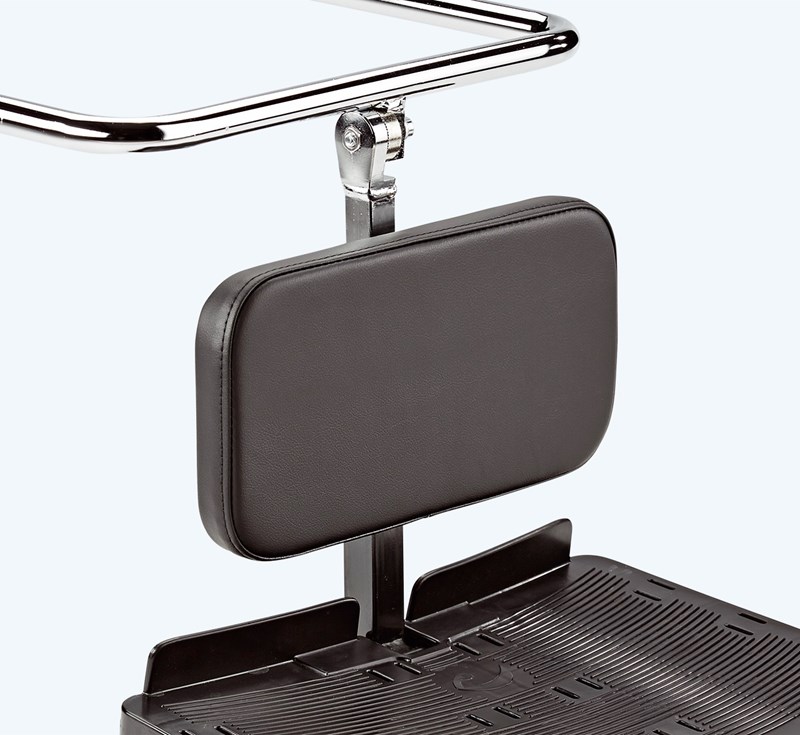

Podpora lýtek
85131
Fits on single foot supports
- vel.
- 1
- rozměry
- V:15 x Š:30 cm
Double rod for foot rest
8975285 + 8975287
- vel.
- 1
- 2
- rozměry
- D: 19 cm
- D: 25 cm
Parted foot supports
89146-1 + 89146-2 + 89146-3
- vel.
- 1
- 2
- rozměry
- Š:10 x H:16 cm
- Š:12½ x H:18½ cm

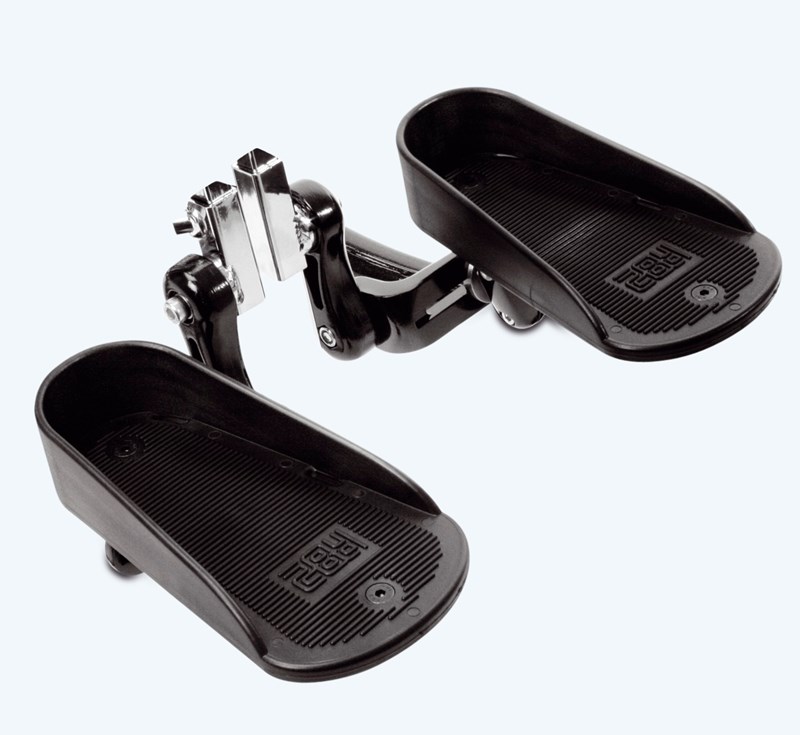

Individual angle adjustable foot supports
89143-1 + 89143-2 + 89143-3
- Size
- 1
- 3
- Measurements
- W:3” x D:6.5”
- W:4” x D:9”

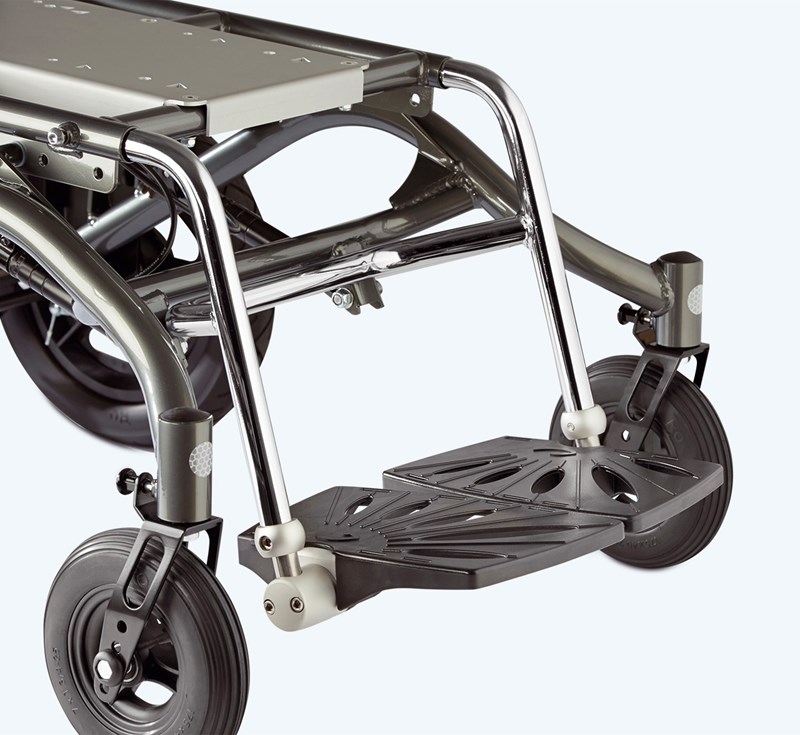

Parted foot rests
9610420
One size

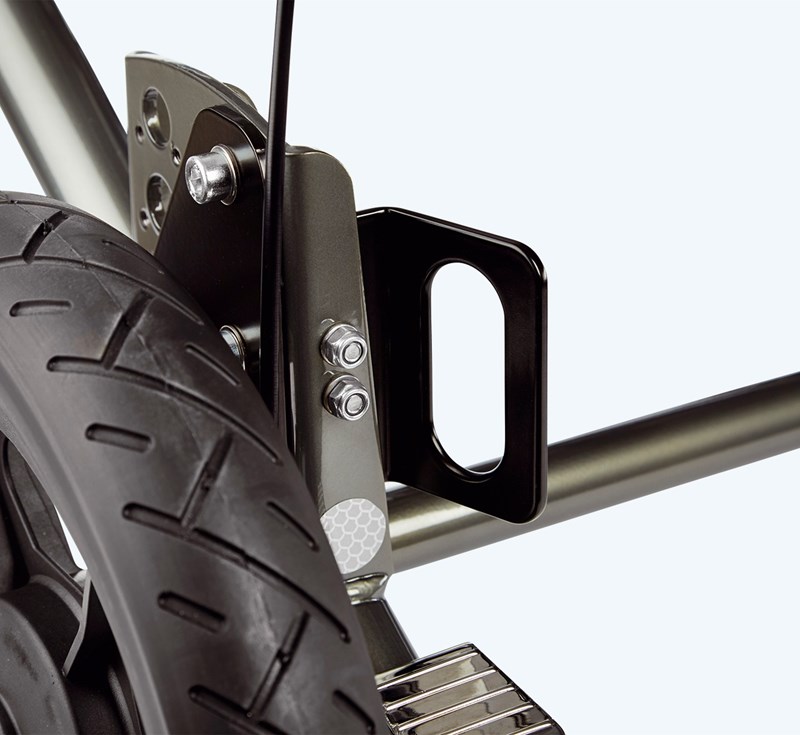

Transport fittings
960905
The Multi Frame:x complies with ISO 7176-19, transporting users in motor vehicles. The Multi Frame:x can be used with seat units that comply with ISO 16840-4

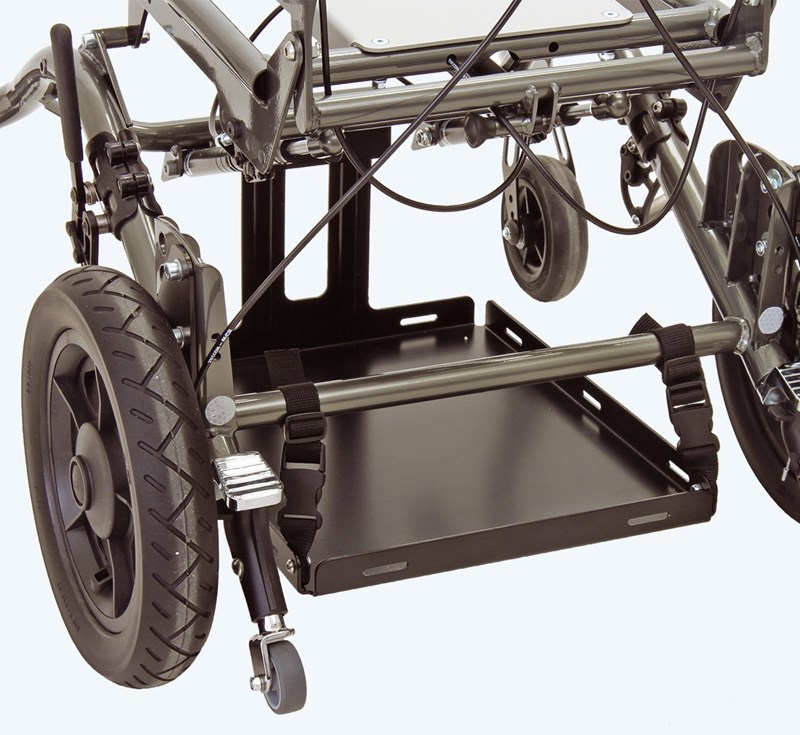

Vent tray
95281-10
Zásobník na přenášení lékařského vybavení. hmotnostní limit 20 kg
jedna velikost
